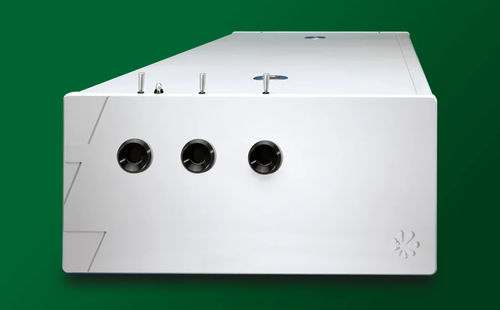

Sistema laser a nanosecondi PhotoSonus T

Q switchaccordabileda laboratorio

Il PhotoSonus T è un laser sintonizzabile da tavolo ad alta energia progettato per l'imaging fotoacustico, particolarmente quando è richiesta una grande profondità di imaging del campione. Questa versione desktop di una sorgente laser sintonizzabile ad alta energia è ottimizzata per l'imaging di grandi volumi di tessuto e integra un oscillatore parametrico ottico a nanosecondi e un laser Nd:YAG Q-switched in un alloggiamento compatto.

Caratteristiche

• Sintonizzazione della lunghezza d'onda automatizzata e senza intervento da 330 a 2600 nm
• Gamma di sintonizzazione del segnale OPO ultra-ampia da 660 a 1320 nm
• Fino a 230 mJ nell'intervallo 660–2600 nm, 35 mJ nell'intervallo 330–660 nm
• Larghezza di riga stretta su tutta la gamma di sintonizzazione
• Durata dell'impulso di 3–5 ns
• Controllo remoto tramite tastiera o PC
• Porta di uscita separata per il fascio da 532 nm; uscita per 1064 nm opzionale
• Monitoraggio dell'energia della pompa OPO
• Veloce cambio di lunghezza d'onda in tutte le gamme di segnale o idler

Applicazioni

• Imaging fotoacustico
• Fotolisi flash
• Fotobiologia
• Telerilevamento
• Spettroscopia non lineare

Descrizione
Sono disponibili tre modelli con diversi valori di energia di impulso in uscita e frequenze di ripetizione, con il modello più potente che fornisce più di 230 mJ di energia di impulso. Il laser mantiene una larghezza di riga stretta (<10 cm⁻¹) su quasi tutta la gamma di sintonizzazione, rendendolo adatto a varie applicazioni di spettroscopia. Il sistema è controllato a distanza tramite tastiera o PC utilizzando i driver LabVIEW™ forniti, e il pad remoto dispone di un display retroilluminato per un uso facile anche con occhiali di sicurezza laser. La manutenzione è semplice ed economica, con la sostituzione della lampada flash possibile senza disallineamento o perdita di prestazioni. Il sistema di monitoraggio dell'energia della pompa OPO aiuta a prolungare la durata dei componenti ottici.

Vantaggi

• Alta energia di impulso (fino a 230 mJ) è altamente benefica per le applicazioni di imaging fotoacustico
• Risoluzione di sintonizzazione superiore (1–2 cm⁻¹) consente la registrazione di spettri di alta qualità
• Alto livello di integrazione risparmia spazio in laboratorio
• Sostituzione della lampada flash senza disallineamento riduce i costi di manutenzione
• Progettazione e produzione interna di sistemi completi, inclusi i laser di pompaggio, garantiscono un servizio di garanzia e post-garanzia affidabile e fornitura di pezzi di ricambio
• Molteplici interfacce di controllo: USB, RS232, LAN e WLAN opzionali per una facile integrazione
• Opzioni di attenuatore e accoppiamento di fascio di fibre per configurazioni sperimentali versatili

Opzioni

• -SH: Generatore di seconda armonica efficiente per l'intervallo 330–660 nm
• -ER: Gamma di segnale OPO estesa (solo per modello T+)
• -FBC: Uscita accoppiata a fascio di fibre
• -ATTN: Attenuatore di energia di impulso
• -H: Uscita aggiuntiva per lunghezza d'onda di pompaggio di 1064 nm
• -EM: Misuratore di energia OPO
• -AW: Alimentazione raffreddata ad aria-acqua

Specifiche

• Sintonizzazione della lunghezza d'onda: 330–2600 nm (automatizzata)
• Gamma di segnale OPO: 660–1320 nm (T-10, T-20), 660–1064 nm (T+)
• Gamma di idler OPO: 1065–2600 nm (tutti i modelli)
• SH (opzionale): 330–660 nm (T-10, T-20), 330–530 nm (T+)
• Energia di impulso massima: OPO: 150 mJ (T-10), 130 mJ (T-20), 230 mJ (T+); SH: 25 mJ (T-10), 21 mJ (T-20), 35 mJ (T+)
• Larghezza di riga: <15 cm⁻¹
• Risoluzione di sintonizzazione: 1 cm⁻¹ (segnale/idler), 2 cm⁻¹ (SH)
• Durata dell'impulso: 3–5 ns (OPO), 4–6 ns (laser di pompaggio)
• Diametro del fascio tipico: 7 mm (T-10, T-20), 9 mm (T+)
• Divergenza del fascio tipica: <2 mrad (OPO), <0.6 mrad (laser di pompaggio)
• Polarizzazione: Fascio di segnale orizzontale, fasci di idler e SH verticali
• Lunghezza d'onda di pompaggio: 532 nm
• Stabilità dell'energia di impulso (Deviazione standard): <2.5%
• Frequenza di ripetizione dell'impulso: 10 Hz (T-10, T+), 20 Hz (T-20)
• Dimensioni dell'unità (L × P × A): 456 × 821 × 270 mm
• Dimensioni dell'alimentazione (L × P × A): 330 × 490 × 585 mm
• Lunghezza dell'ombelicale: 2.5 m
• Consumo d'acqua (max 20 °C): <10 l/min
• Temperatura ambiente: 18–27 °C
• Umidità relativa: 20–80% (non condensante)
• Requisiti di alimentazione: 200–240 VAC, monofase, 50/60 Hz
• Consumo di energia: <1.5 kVA (T-10), <2.5 kVA (T-20, T+)
• Pulizia: non peggiore di ISO Classe 9

Nota

• Il laser deve rimanere collegato all'elettricità principale in ogni momento. Se scollegato per più di un'ora, è richiesto un periodo di riscaldamento di diverse ore prima di accenderlo.
