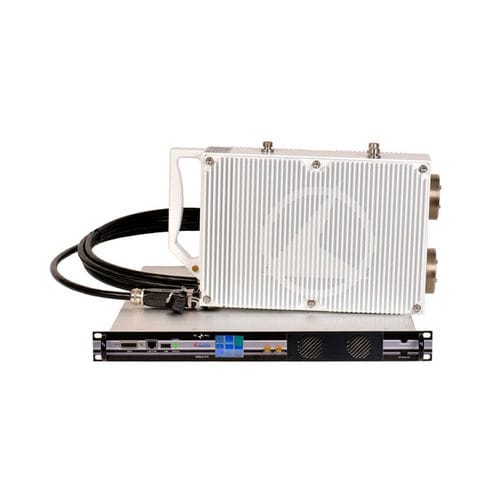

Ricetrasmettitore RF REBLE 610 ODU

4 canalidi datimodulare

Il REBLE610-ODU è la versione split del REBLE610 Elber full indoor microwave link, dal quale si differenzia per la separazione tra la parte RF (ospitata in un contenitore stagno in alluminio) dal modem, la sezione I/O e il controllo. L'unità interna (o unità di controllo) REBLE610-IDU è dotata di un alimentatore ridondante hot-swappable, disponibile sia con ingresso AC che DC. L'approccio modulare ha portato allo sviluppo del modulo di interfaccia dati (che ospita modulatore, demodulatore e interfaccia dati) e del modulo di comunicazione ODU (con alimentazione di testa e interfaccia ottica). Da un punto di vista RF, il nuovo circuito di trasmissione è in grado di garantire circa 1 Watt con ogni schema di modulazione, introducendo, inoltre, la precorrezione a banda larga (fino a 1GHz a seconda della banda di frequenza). Grandi innovazioni sul lato degli ingressi digitali con tre diverse schede di interfaccia dati disponibili: la versione A è dotata di 10 porte ASI/BTS su connettore BNC, configurabili come ingressi o uscite, in modo da poter includere le funzionalità di distribuzione ASI e di matrice ASI nello stesso apparato; prevede inoltre una porta GbE L1 per il traffico IP, un canale dati E1 da 2048 Kbit/s (in alternativa alle 2 porte ASI/BTS), e una connessione "transit" (per non sprecare i connettori coassiali); la versione B è dotata di 5 porte DVB-ASI/BTS/SMPTE310 (in o out) e 5 canali E1; la versione C è orientata alle reti TELCO e broadcasting di nuova generazione, offrendo sia interfacce SDH che IP, con connessioni elettriche e ottiche, integrando opzionalmente uno switch L2 con capacità QoS.
