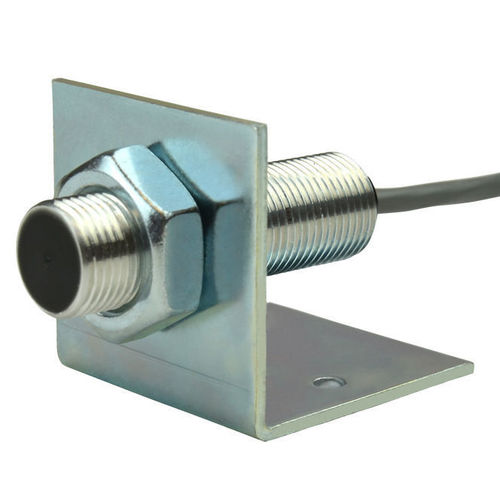

Sensore di velocità di rotazione 906

ad effetto Hallsenza contattofilettato

Caratteristiche Uscita a frequenza d'impulso a onda quadra, collettore aperto NPN Funzionamento a velocità zero senza perdita di segnale Alimentazione 5-24 VDC Rilevamento della distanza senza contatto e a grande distanza Semplice da installare e configurare Opzioni bidirezionali (quadratura) Funziona con gli elettrosensori a dischi pulser magnetici / avvolgimenti Montaggio su staffa di montaggio opzionale e magnete di montaggio I sensori del modello 906 sono resistenti all'acqua e adatti ad applicazioni industriali, compresi gli ambienti in cui sono presenti sporco, polvere, grasso o umidità. Il sensore standard 906 ha un corpo in alluminio filettato, ed è fornito con una staffa di montaggio e 10 ft di cavo. L'opzione quadratura (bidirezionale) ha due sensori ed è progettata per applicazioni che richiedono sia informazioni sulla velocità che sulla direzione. Questi sensori di velocità utilizzano circuiti integrati ad effetto Hall a rilevamento magnetico per produrre un segnale digitale ad impulsi per interfacciarsi con interruttori di velocità, tachimetri, contatori, condizionatori di segnale o PLC. I sensori ad effetto Hall forniscono un vero funzionamento a velocità zero con uscita ad onda quadra ed immunità ai disturbi elettrici. Sull'albero monitorato è montato un disco pulser o un collare a collare diviso con magneti incorporati. Mentre l'albero ruota, i magneti passano davanti al sensore, facendo sì che il sensore commuti in alto e in basso, producendo così un'uscita digitale ad impulsi. I sensori forniscono un segnale digitale ad onda quadra con un ciclo di lavoro 50/50 quando vengono utilizzati con generatori di impulsi che hanno magneti a polarità alternata uniformemente distanziati, come gli elettrosensori modello 255 Pulser Disc. La distanza tra il sensore e il generatore d'impulsi consigliata è di 1/4 di pollice +/- 1/8 di pollice. La flessibilità della distanza rende i sensori tolleranti alle vibrazioni, all'esaurimento dell'albero, al disallineamento e agli ambienti industriali.
