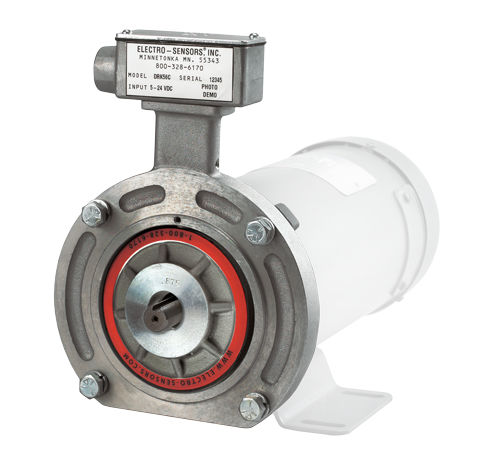

Encoder rotativo incrementale DRK series

magneticosenza contattosenza cuscinetti

DRK e QDRK Caratteristiche - Treno di impulsi digitali ad alta velocità - Facile da montare a posteriori - Impermeabile a polvere, olio e acqua - 60 o 120 impulsi per giro - Uscita a collettore aperto NPN - Opzione line driver disponibile 5 -15 VDC I kit di anelli digitali includono un anello di montaggio, hardware, una ruota magnetica e un sensore. Essi forniscono un feedback digitale da motori con campane frontali NEMA C, possono generare impulsi fino a velocità zero e trasmettere senza amplificazione fino a 1.500 piedi. Si tratta di un generatore di impulsi ideale per il monitoraggio della velocità, il controllo del motore, il conteggio, il controllo di processo, il taglio a lunghezza e le applicazioni di controllo del rapporto/disegno. DRK I kit di anelli della serie DRK possono essere installati in modo semplice e veloce sui motori NEMA C frontali o tra motore e riduttore. Ogni kit è dotato di un sistema generatore di impulsi digitali senza contatto. QDRK Il QDRK Quadrature Ring Kit fornisce un segnale di quadratura a 60 impulsi per giro, per l'uso con apparecchiature elettroniche di controllo che richiedono informazioni sulla direzione di rotazione. Due segnali, 90° fuori fase, sono prodotti dal sensore. Quando il fronte di salita del segnale A precede il fronte di salita del segnale B, la rotazione dell'albero è in avanti. Quando è vero il contrario, l'albero monitorato ruota in senso inverso.
