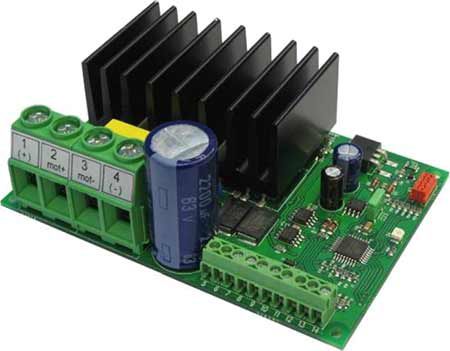

Controllore di velocità DC EM-243

EM-243 è un dispositivo d'avviamento pieno del CC-motore del ponticello. È destinato per funzionare con il CC-motore nelle applicazioni dove alcune funzioni speciali sono necessarie. Il dispositivo d'avviamento ha accelerazione registrabile ed il rallentamento dilaga, che rendono possibile gli inizio e gli arresti regolari. Il limite corrente registrabile protegge il motore da sovracorrente e può anche essere usato come estremità-si arresta. Questo dispositivo ha inoltre due velocità settable, che sono utili nel posizionare le applicazioni. Controlli gli input FW e l'inizio di BW il di andata ed indietro funzioni. ARRESTI è per l'arresto del motore ma ci sono inoltre diversi input disponibili di limite per i sensi di BW e di FW. L'input SPEED-2 attiva ha prestabilito speed-2, ma può anche essere usato come input per il segnale di controllo analog di velocità 0-5V. Il terminale del DIFETTO allo stesso tempo ha immesso e la funzione d'uscita, il perno è normalmente alta, ma è tirata in giù nel surriscaldamento e condizionalmente inoltre nella situazione corrente di viaggio. Se la Difetto-linea è tirata in giù esternamente causerà un arresto ed evitare il nuovi cominciano. Per esempio, è possibile collegare insieme i perni del difetto di parecchie unità e realizzare un arresto syncronous. Ci è 2 modi selettivi di controllo, contionuous ed impulso. Nel modo continuo il motore funziona finchè il controllo è attivo. Nel modo di impulso un comand corto avvia il motore e soltanto un nuovo impulso cambierà la condizione. La scheda ha logics selettivi dell'input. Gli input sono divisi in due gruppi, controllo e limiti - input. I gruppi possono essere regolati individualmente per logica di PNP o di NPN. I parametri sono regolati con l'unità dell'interfaccia EM-236. Il funzionamento del regolatore e di alcuni dei relativi valori funzionali può anche essere controllato con l'unità dell'interfaccia EM-236.
