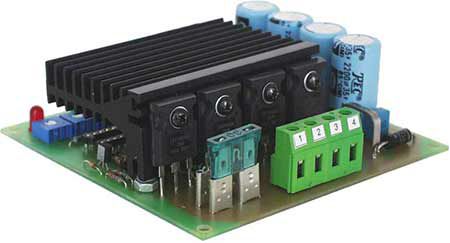

Controllore di velocità DC EM-115

L'unità di controllo del motore EM-115 è progettata per i CC-motori a magnete permanente grandi. Il controllo di alimentazione è fatto con il metodo di PWM (modulazione di larghezza di impulso). Ciò facilita l'alta efficienza e le piccole perdite di temperatura. Grazie ad un'alta frequenza che di commutazione l'unità funziona tranquillamente. Una batteria o filtrato CC-fornisce basterà come fonte di energia. L'uscita massima data dall'unità dipende dall'installazione. Quando funzionare alla ventilazione sufficiente massima dell'aria dell'uscita di alimentazione deve essere preso la cura di. L'unità funziona in 4 quadranti in modo da guida e frena in entrambi i sensi. Il frenaggio è fatto con energia di frenaggio d'alimentazione di senso rigeneratore di nuovo al gruppo di alimentazione. Quando una batteria non è utilizzata poichè una fonte di energia l'energia di frenaggio sarà alimentata alla resistenza interna del motore. Il motore RPM può essere regolato con il potenziometro, la cornice o il segnale esterno di tensione. L'accelerazione dell'uscita dilaga ed il limite corrente è fissato con le cornici, il limite corrente è indicato con un LED rosso. Un carico che interessa il motore RPM può essere eliminato con una cornice della compensazione. La fase di alimentazione è protetta dai picchi di tensione, dal sovraccarico e dalle scorciatoie provvisorie. Neppure la polarità errata non danneggia l'unità finchè un fusibile di valore suggerito è utilizzato.
