- Risoluzione di 20 nm
- Spostamento arcuato minimo
- Scanalature di allineamento ortogonali
- Regolatori brevettati† ad alta risoluzione
- Stadio di flessione XYZ dal design brevettato† ultra-stabile

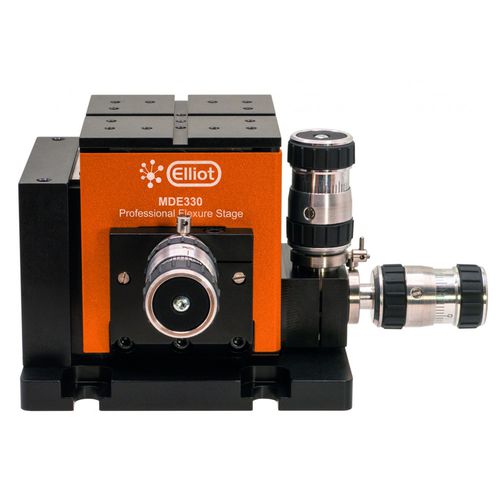

Lo stadio di flessione MDE122 è dotato di regolatori manuali ad alta precisione e offre una risoluzione di regolazione di 20 nm con 2 mm di corsa in ciascuno dei tre assi.
Lo stadio a flessione XYZ della serie Elliot Gold™ è un'evoluzione del popolarissimo stadio originale inventato e brevettato†† da Martock Design, ora filiale di Elliot Scientific. Gli stadi a flessione sono ideali per la manipolazione di dispositivi ad alta precisione.
Diagramma dell'asse dello stadio di flessione XYZ MDE122Le applicazioni spaziano dai sistemi di lancio delle fibre per fibre monomodali, multimodali e a mantenimento della polarizzazione, all'allineamento delle guide d'onda, fino alla manipolazione di microstrutture nelle bioscienze. Lo spostamento arcuato (spostamento verticale dovuto al movimento di flessione longitudinale) è fino a 4 volte migliore rispetto ai prodotti concorrenti.
L'altezza dell'asse ottico di tutti gli accessori è di 18 mm al di sopra della piastra superiore, posizionando l'asse ottico a 94 mm sopra il fondo del palcoscenico.
Configurazione : Versione destra
Tipo di regolatore : Tre regolatori di alta precisione (modello MDE216) che utilizzano un sistema di leva brevettato† con controllo rotativo fine e grossolano
Risoluzione : 20 nm
Spostamento arcuato: asse X: 20 µm (alla massima escursione)
Assi Y e Z: 14 µm (alla massima escursione)
Asse ottico : L'altezza ottica di tutti gli accessori Flexure Stage è di 18 mm sopra la piastra superiore. Pertanto, l'altezza dell'asse ottico di un accessorio montato è di 94 mm sopra il fondo dello stadio.
---
