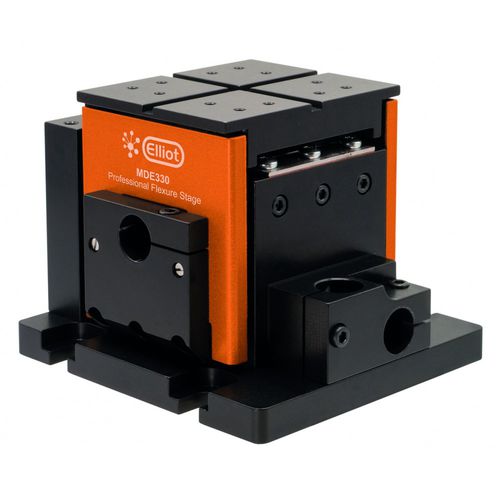

Piastra di posizionamento XYZ MDE330

manualepiezoelettrica3 assi

- Spostamento arcuato minimo - Scanalature di allineamento ortogonali - Utilizzo di qualsiasi combinazione di tipi di regolatori Elliot Scientific - Design ultra-stabile brevettato† Stadio di flessione XYZ Lo stadio di flessione MDE330 viene fornito senza regolatori, consentendo così all'utente di scegliere e montare un tipo di regolatore diverso su ciascun asse per soddisfare le esigenze individuali di prestazioni e costi. Ad esempio, 1 regolatore manuale e 2 piezoelettrici o 2 di alta precisione e 1 piezoelettrico. L'MDE330 è compatibile con tutti i regolatori Elliot Scientific. Lo stadio a flessione XYZ della serie Elliot Gold™ è un'evoluzione del popolarissimo stadio originale inventato e brevettato† da Martock Design, ora filiale di Elliot Scientific. Gli stadi di flessione sono ideali per la manipolazione di dispositivi 3D ad alta precisione. Le applicazioni spaziano dai sistemi di lancio di fibre monomodali, multimodali e a mantenimento di polarizzazione, all'allineamento di guide d'onda, fino alla manipolazione di microstrutture nelle bioscienze. Lo spostamento arcuato (spostamento verticale dovuto al movimento di flessione longitudinale) è fino a 4 volte migliore rispetto ai prodotti concorrenti. L'altezza dell'asse ottico di tutti gli accessori è di 18 mm sopra la piastra superiore, posizionando l'asse ottico a 94 mm sopra il fondo dello stage. Configurazione : Versione destra Regolatori: nessuno montato Risoluzione : Dipende dai regolatori Spostamento arcuato : Asse X: 20 µm (alla massima escursione) Assi Y e Z: 14 µm (alla massima escursione)
