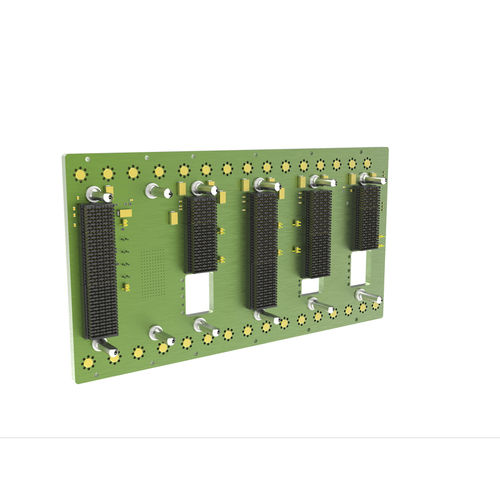

Progettato in allineamento SOSA, questo backplane 3U offre 5 slot PIC (Plug in Card) che supportano segnali ad alta velocità su tutti i percorsi di dati e connettori VITA 67.3 e connettori ottici VITA 66.5. Questo backplane è utile anche per applicazioni ATF (Air Flow Through) come il nostro chassis di sviluppo VITA 48.8 - 39A05IZX6ZY3VCN0
Caratteristiche del prodotto
Profili degli slot in linea con lo Snapshot 3 dello standard tecnico SOSA
Questo backplane offre la caratteristica unica e utile di un connettore separato per il modulo di transizione posteriore del piano di espansione (RTM) per lo slot 1.
Backplane VPX 3U a cinque slot SOSA PIC. 1.passo di 5 slot
Supporta switch Ethernet a doppio dominio 1/10/40 e 25/100
Profilo di temporizzazione PNT SLT3x-TIM-2S1U22S1U2U1H-14.9.2
Profilo slot temporizzazione PNT SLT3x-TIM-2S1U22S1U2U1H-14.9.2
Tutti i collegamenti del piano di controllo e dei dati sono progettati per velocità di dati di 25 Gbps e supportano 100GBASE-KR4
Porte seriali di manutenzione instradate su un'unica intestazione
Clock radiali REF e AUX di lunghezza corrispondente e a basso skew
Intestazione IPMC per chassis manager esterno
---
