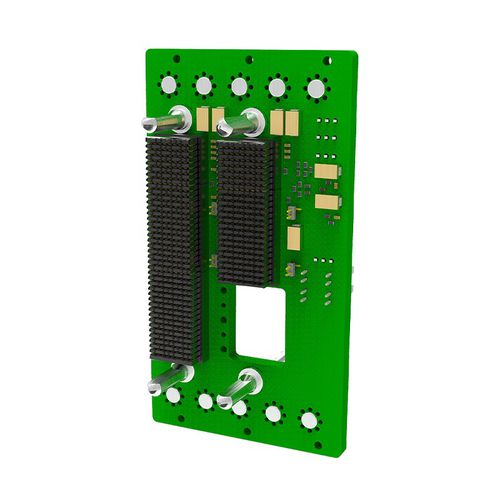

Backplane PCIe 1SVX302AMP-1X31

OpenVPX1-5 slot

Progettato in linea con SOSA, questo backplane 3U offre 2 slot per schede plug-in (PIC) per supportare le iniziative MOSA e CMOSS del DoD. Il backplane supporta segnali ad alta velocità su tutti i percorsi di dati e l'apertura VITA 67.3c nello slot 2. Caratteristiche del prodotto Profili degli slot in linea con lo standard tecnico SOSA versione 1.0 connettori "a parete sottile" sulla parte anteriore inferiore del connettore wafer VPX negli slot con aperture VITA 67.3 per consentire l'inserimento di schede non VITA 67.3. Backplane OpenVPX a due slot 3U allineato a SOSA - Slot 1: SLT3-PAY-1F1F2U1TU1T1U1T-14.2.16-n, slot intensivo di I/O - Slot 2: SLT3-PAY-1F1U1S1S1U2F1H-14.6.11-n, slot intensivo di calcolo del carico utile Lunghezza corrispondente, clock REF e AUX a basso skew Intestazione IPMC per chassis manager esterno Perni di alimentazione Collegamenti del piano di controllo e del piano dati instradati, progettati per velocità di dati di 25 Gbps e supporto Collegamenti del piano di espansione instradati supportano velocità di dati PCIe Gen-4 I collegamenti instradati del piano di espansione supportano velocità di dati PCIe Gen-4 Porte seriali di manutenzione instradate su un header I segnali non instradati passano ai connettori del modulo di transizione posteriore e sono configurati per supportare RTM o cavi Meritec
