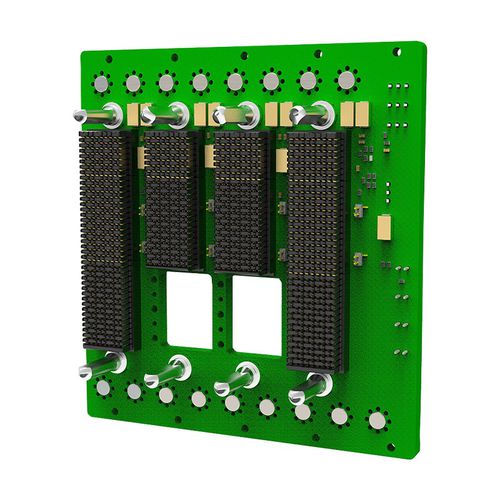

Backplane PCIe 1SVX304AxP-xxxx

OpenVPX1-5 slot

Progettati in linea con il SOSA, i backplane 3U a 4 slot di Elma offrono 4 slot Plug in Card (PIC) per supportare le iniziative MOSA, CMOSS e HOST. Supportano segnali ad alta velocità su tutti i percorsi di dati e connettori VITA 67.3 e connettori ottici VITA 66.5. Caratteristiche del prodotto backplane 3U OpenVPX con quattro slot PIC in linea con SOSA 1.0 Supporta switch Ethernet a doppio dominio 1/10/40 e 25/100 Profilo slot PNT SLT3x-TIM-2S1U22S1U2U1H-14.9.2 I collegamenti del piano di espansione instradati supportano le velocità di trasmissione dati PCIe Gen 4 Tutti i collegamenti del piano di controllo e dei dati sono progettati per velocità di dati di 25 Gbps e supportano 100GBASE-KR4 Porte seriali di manutenzione instradate su un'unica intestazione; clock REF e AUX di lunghezza corrispondente e a basso skew Intestazione IPMC per chassis manager esterno; borchie di alimentazione connettori "a parete sottile" sulla parte anteriore inferiore Connettore wafer VPX su slot con aperture VITA 67.3 per l'inserimento di schede non VITA 67.3
