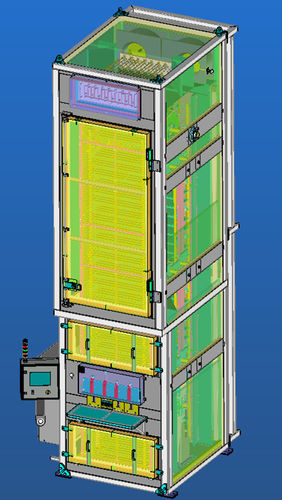

Forno a paternoster

per trattamento termicoelettricoa convezione forzata

L'attrezzatura del forno è costituita da : Struttura meccanica - Un telaio di base costituito da profilati cavi saldati in acciaio strutturale Alusi; - Un rivestimento esterno costituito da lamiere di acciaio rivestite con vernice PUR e saldate al telaio di base; - Un rivestimento interno con canalizzazioni meccaniche dell'aria (spazio utile), Alusi (protezione dalla corrosione) e saldate a tenuta d'aria; - Isolamento, spesso 100 mm, costituito da fibre di vetro, situato tra il rivestimento interno e quello esterno. - Prese d'aria su entrambi i lati, installate in modo permanente nelle pareti laterali interne. Garantiscono una distribuzione uniforme dell'aria nella camera del forno. - 4 Porte di sollevamento a scorrimento manuale; direzione di spinta: dal basso verso l'alto. Trasportatore verticale - Due catene di trasporto che si muovono verticalmente e circolarmente all'interno del forno per mezzo di - quattro ruote dentate, ciascuna situata nella zona più alta e più bassa dell'interno del forno; - un motoriduttore che aziona le due ruote dentate superiori e il sistema di catene; - 24 gondole di trasporto - 3 livelli di stoccaggio per ogni gondola Collegato al forno: - 1 batteria di riscaldamento elettrico per una capacità di riscaldamento massima di 40 kW; - 1 ventilatore con una capacità massima di 10 000 m3/h per la miscelazione e la distribuzione dell'aria nel forno forno; - 1 sonda di temperatura per la regolazione e il controllo della temperatura di lavoro; - 1 sonda di temperatura per la protezione contro il raggiungimento di una temperatura massima definita. Zona di carico e scarico: Armadio di collegamento, sistema di misurazione - 1 clima. Armadio di comando IP 54, con : - Un termoregolatore (Eurotherm); - Un PLC Siemens S7 1500; - Un touch screen operatore Siemens KTP600; - Relè, fusibili, cavi, ecc;
