Raccordo per prodotti chimici 1A

per carburantepneumaticofilettato

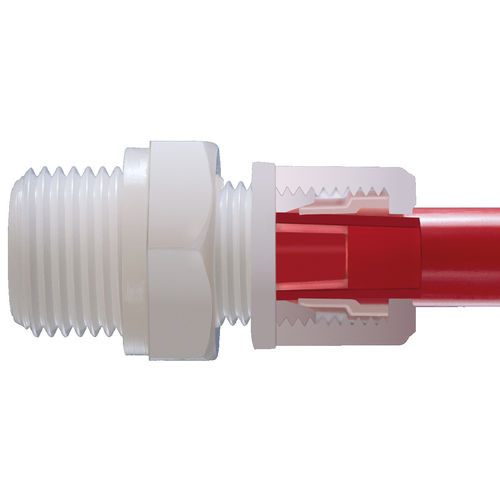

Nel caso del raccordo a vite per tubo flessibile 1A, il tubo viene inserito sul portagomma integrato. L‘ar-resto avviene tramite l‘anello di serraggio che agisce sul tubo flessibile per mezzo del dado zigrinato. Il portagomma è quasi cilindrico e dimensionato in modo da impedire una dilatazione del tubo flessibile maggiore del 6% anche con tolleranze svantaggiose. La tensione presente in seguito alla scarsa dilatazione del tubo flessibile è già sufficiente a garantire la tenuta fino a 6 bar della connessione del tubo. L‘anello di serraggio e il dado zigrinato servono a met-tere in sicurezza contro le forze longitudinali che potrebbero estrarre il tubo flessibile dal portagom-ma. L‘anello di serraggio blocca il tubo flessibile, assorbendo anche effetti di deviazione e di torsione. Questo consente quindi un impiego fino a 10 bar*. L‘elasticità dell‘anello di serraggio permette di usarlo più volte nell‘ambito dello stesso raccordo a vite.
