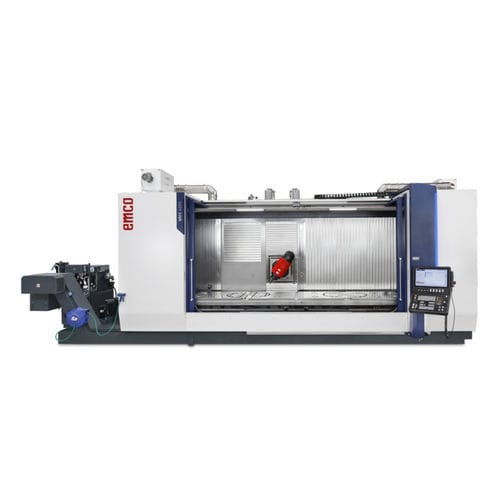

Centro di lavoro CNC a montante mobile MMV 4200
4-5 assiverticaleBT 40

Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 2
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 3
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 4
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 5
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 6
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 7
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 8
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 9
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 10
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 11
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 12
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 13
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 14
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 15
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 16
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 17
Centro di lavoro CNC a montante mobile - MMV 4200 - EMCO GmbH - 4-5 assi / verticale / BT 40 - immagine - 18
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
4-5 assi
Orientazione del mandrino
verticale
Struttura
a montante mobile
Testa del mandrino
BT 40, HSK A-63, HSK-100-A, HSK-63
Numero di utensili
40 utensili, 60 utensili, 120 utensili
Altre caratteristiche
ad alta prestazione, rigido, modulare
Corsa X

4.200 mm
(165,35 in)

Corsa Y

1.000 mm
(39,37 in)

Corsa Z

980 mm
(38,58 in)

Velocità di rotazione

Min.: 50 rpm
(314 rad.min-1)

10.000 rpm
(62.832 rad.min-1)

Max.: 18.000 rpm
(113.097 rad.min-1)

Potenza

46 kW
(62,54 hp)

Velocità di avanzamento asse X

60.000 mm/min
(39,37 in/s)

Velocità di avanzamento asse Y

40.000 mm/min
(26,25 in/s)

Carico massimo del piano di lavoro

6.000 kg
(13.228 lb)

Peso massimo utensili

8 kg, 20 kg
(17,6 lb, 44,1 lb)

Peso totale

29.000 kg
(63.934,06 lb)

Lunghezza totale

9.615 mm
(378,5 in)

Larghezza massima

5.350 mm
(210,6 in)

Altezza totale

3.580 mm
(140,9 in)

Descrizione

Controlli numerici di ultima generazione Heidenhain o Siemens Punti di forza Sistema di guide lineari rigido taglia 55 (asse X) Tavola girevole integrata ed asse B con motori torque EMCONNECT - Assistente di processo digitale (Sinumerik ONE) Viti a ricircolo di sfere a trasmissione diretta sugli assi Y e Z, funzionamento silenzioso Scelta flessibile della tipologia di magazzino utensili Centro di lavoro con elettromandrino ad elevate prestazioni Asse X con azionamento a pignonecremagliera SIEMENS Sinumerik ONE o HEIDENHAIN TNC 640 Controllo Il pannello di controllo può essere spostato verso l‘area di lavoro, ruotato e regolato. Questo design ergonomico crea le condizioni di lavoro ideali per l‘operatore. Struttura Della Macchina Il basamento della macchina è una struttura in acciaio elettrosaldato rinforzato. Questo gli garantisce un‘elevata rigidità ed un ottimo smorzamento delle vibrazioni, caratteristiche necessarie per l‘esecuzione di lavorazioni in condizioni ottimali e stabili nel tempo. Struttura con dotazioni opzionali. Asse B L‘asse B è azionato da un motore torque ad elevata dinamica ed ha un ampio campo di basculamento di +/- 120°. Asse Y L‘asse Y è progettato come un „Ram“. Vengono utilizzate guide lineari di grandi dimensioni per raggiungere la stabilità necessaria. L‘elevata precisione è garantita dal motore ad azionamento diretto sul mandrino. Ellettromandrino La macchina è dotata di un elettromandrino raffreddato a liquido dalle prestazioni assolutamente convincenti.
