Centro di lavoro CNC a montante mobile MMV 5200
4 assi5 assiverticale

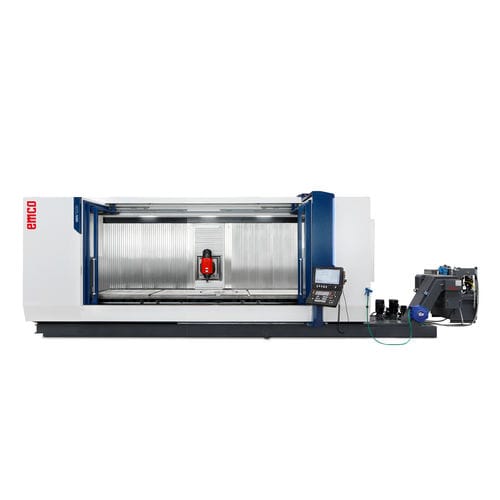

Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 2
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 3
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 4
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 5
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 6
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 7
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 8
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 9
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 10
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 11
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 12
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 13
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 14
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 15
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 16
Centro di lavoro CNC a montante mobile - MMV 5200 - EMCO GmbH - 4 assi / 5 assi / verticale - immagine - 17
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
5 assi, 4 assi
Orientazione del mandrino
verticale
Struttura
a montante mobile
Testa del mandrino
BT 40, HSK A-63, HSK-63, HSK-63-A, HSK-100, HSK-100-A
Numero di utensili
40 utensili, 60 utensili, 120 utensili
Altre funzioni
di fresatura
Altre caratteristiche
ad alta prestazione, a presa diretta, di alta precisione, rigido, modulare
Corsa X

5.200 mm
(204,72 in)

Corsa Y

1.000 mm
(39,37 in)

Corsa Z

980 mm
(38,58 in)

Velocità di rotazione

Min.: 50 rpm
(314 rad.min-1)

Max.: 18.000 rpm
(113.097 rad.min-1)

Velocità di avanzamento asse X

60 m/min

Velocità di avanzamento asse Y

50 m/min

Velocità di avanzamento asse Z-Not Tr-

50 m/min

Carico massimo del piano di lavoro

7.000 kg
(15.432 lb)

Peso massimo utensili

8 kg, 20 kg
(17,6 lb, 44,1 lb)

Peso totale

33.000 kg
(72.752,55 lb)

Lunghezza totale

10.615 mm
(417,9 in)

Larghezza massima

5.350 mm
(210,6 in)

Altezza totale

3.580 mm
(140,9 in)

Descrizione

EMCONNECT - Assistente di processo digitale (Sinumerik ONE) Viti a ricircolo di sfere a trasmissione diretta sugli assi Y e Z, funzionamento silenzioso Controlli numerici di ultima generazione Heidenhain o Siemens Punti di forza Sistema di guide lineari rigido taglia 55 (asse X) Tavola girevole integrata ed asse B con motori torque EMCONNECT - Assistente di processo digitale (Sinumerik ONE) Viti a ricircolo di sfere a trasmissione diretta sugli assi Y e Z, funzionamento silenzioso Scelta flessibile della tipologia di magazzino utensili Controllo Il pannello di controllo può essere spostato verso l‘area di lavoro, ruotato e regolato. Questo design ergonomico crea le condizioni di lavoro ideali per l‘operatore. Struttura Della Macchina Il basamento della macchina è una struttura in acciaio elettrosaldato rinforzato. Questo gli garantisce un‘elevata rigidità ed un ottimo smorzamento delle vibrazioni, caratteristiche necessarie per l‘esecuzione di lavorazioni in condizioni ottimali e stabili nel tempo. Struttura con dotazioni opzionali. Asse B L‘asse B è azionato da un motore torque ad elevata dinamica ed ha un ampio campo di basculamento di +/- 120°. Asse Y L‘asse Y è progettato come un „Ram“. Vengono utilizzate guide lineari di grandi dimensioni per raggiungere la stabilità necessaria. L‘elevata precisione è garantita dal motore ad azionamento diretto sul mandrino.
