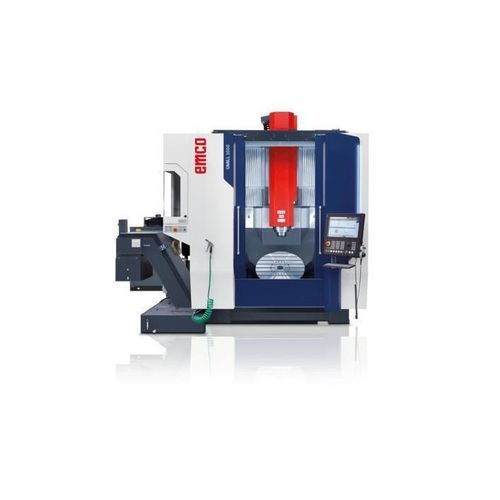

Fresatrice CNC 5 assi UMILL 1000

universalecon tavola rotante intermittentea montante mobile

Centro di lavoro universale con moderno concetto di colonna mobile per un'accessibilità ottimale - Lavorazione simultanea a 5 assi con struttura a portale - Massima stabilità termica e precisione di lavorazione - Tavola rotante/inclinabile solida con motori torque. Il sistema di misurazione diretta con encoder garantisce alta stabilità e precisione - Ampio range di rotazione (+/- 125°) - Scale ottiche in X, Y e Z incluse di serie - Tecnologia di controllo all'avanguardia di Siemens o Heidenhain - EMCONNECT disponibile per Sinumerik - Numerose opzioni come il caricatore utensili con 60 o 90 posizioni - Smaltimento ottimale dei trucioli - Design flessibile per soluzioni di automazione (lato frontale) Dati tecnici - Corsa in X/Y/Z: 900 mm / 1000 mm / 700 mm - Distanza naso mandrino: 170 / 870 mm - Avanzamento rapido in X/Y/Z: 50 m/min - Avanzamento assi: 15 m/min - Tavola: 1000 kg - Dimensioni tavola: 800 x 800 mm - Carico massimo: 1000 kg Elettromandrino - Velocità di rotazione: 50 - 15000 rpm - Potenza massima: 38 kW - Coppia massima: 138 Nm Cambio utensile - Magazzino utensili: 30 (60/90) - Diametro massimo utensile: 80 mm - Lunghezza massima utensile: 350 mm Dati generali - Dimensioni (LxPxH): 3450 x 4750 x 3630 mm - Peso macchina: 18000 kg Controlli/Software - Sinumerik ONE con Operate: Sistema CNC universale e flessibile adatto a quasi tutte le tecnologie. Stabilisce standard in termini di dinamica, precisione e integrazione in rete. Caratteristiche includono alte prestazioni e flessibilità, apertura universale, protezione personale e della macchina altamente efficace, assistente di processo digitale EMCONNECT, gemello digitale integrato, miglioramento della comunicazione e delle reti dati, riduzione significativa dei tempi di messa in servizio, aumento delle prestazioni CNC e integrazione completa nel TIA Portal tramite PLC SIMATIC S7-1500F integrato. - Heidenhain TNC 7: Offre nuove possibilità nella programmazione e nell'operazione, operazione intuitiva e personalizzata, 24 anelli di controllo (4 mandrini), alta dinamica operativa, operazione multitouch fluida, operazioni di fresatura e tornitura, configurazione intuitiva dei pezzi con funzioni di sondaggio intelligenti, allineamento grafico dei dispositivi di serraggio, tempo di elaborazione del blocco ridotto (0,5 ms), prestazioni di alto livello per superfici perfette e massima precisione, monitoraggio del processo integrato. Caratteristiche principali - Azionamenti diretti sugli assi X e Y per alte prestazioni in accelerazione (6 m/s²) e avanzamento rapido (50 m/min), garantendo massima precisione e alta dinamica. - Tavola rotante/inclinabile solida con motori torque e sistema di misurazione diretta per alta stabilità e precisione. - Paratia in acciaio inox separa l'area di lavoro dal magazzino utensili durante il cambio utensile per una maggiore pulizia. - Magazzino a tamburo con 30 posizioni, opzionalmente 60 o 90. Caratteristiche / Specifiche tecniche - Lavorazione simultanea a 5 assi con struttura a portale - Massima stabilità termica e precisione di lavorazione - Centro di lavoro universale con moderno concetto di colonna mobile per un'accessibilità ottimale - Tavola rotante/inclinabile solida con motori torque e sistema di misurazione diretta - Ampio range di rotazione (+/- 125°) - Scale ottiche in X, Y e Z incluse di serie - Tecnologia di controllo all'avanguardia di Siemens o Heidenhain - EMCONNECT disponibile per Sinumerik - Numerose opzioni come il caricatore utensili con 60 o 90 posizioni - Smaltimento ottimale dei trucioli - Design flessibile per soluzioni di automazione (lato frontale) - Corsa in X/Y/Z: 900 mm / 1000 mm / 700 mm - Distanza naso mandrino: 170 / 870 mm - Avanzamento rapido in X/Y/Z: 50 m/min - Avanzamento assi: 15 m/min - Tavola: 1000 kg - Dimensioni tavola: 800 x 800 mm - Carico massimo: 1000 kg - Velocità di rotazione: 50 - 15000 rpm - Potenza massima: 38 kW - Coppia massima: 138 Nm - Magazzino utensili: 30 (60/90) - Diametro massimo utensile: 80 mm - Lunghezza massima utensile: 350 mm - Dimensioni (LxPxH): 3450 x 4750 x 3630 mm - Peso macchina: 18000 kg
