Impugnatura staffa 11-56 series

per apparecchioper portain poliammide rinforzato con fibra di vetro

Nome del prodotto

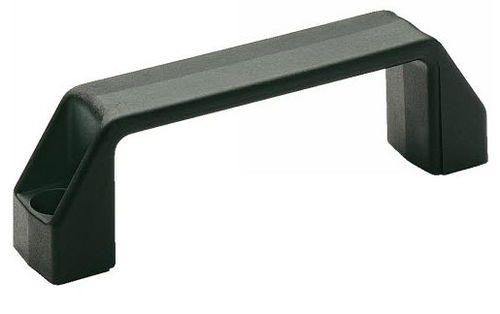

Maniglia a U per cabinet - alesata, tecnopolimero

Definizione
Una maniglia a U è un componente meccanico utilizzato per azionare, sollevare o spostare oggetti come porte, botole e apparecchiature industriali.

Materiale

• Tecnopolimero (poliammide rinforzata con fibra di vetro), nero, finitura opaca — modelli 11-560, 11-562, 11-563.
• Poliammide autoestingue certificata UL 94 V-0 — modello 11-565.
• Poliammide antistatica (ESD) — modello 11-566.
• Tecnopolimero a base di polipropilene rinforzato con fibra di vetro — modello 11-561.

Versioni
Disponibile in diverse versioni per esigenze di fissaggio e ambiente differenti:

• Base in poliammide con fissaggio mediante viti a testa esagonale incassata (CHC), viti svasate o viti a testa esagonale.
• Versione poliammide UL 94 V-0 autoestingue con fissaggio mediante viti CHC.
• Versione poliammide antistatica (ESD) con fissaggio mediante viti CHC.
• Versione in polipropilene rinforzato con fissaggio mediante viti CHC.

Gamma dimensionale
Lunghezza l2 disponibile da 93,5 mm a 235 mm con altezza h1 corrispondente da 38 mm a 54 mm.

Utilizzo e prestazioni

• Progettata per manovrare e movimentare porte, botole e vari oggetti in impianti industriali.
• Le versioni in poliammide resistono a temperature da -30°C a +150°C.
• Le referenze in polipropilene (a partire da 11-561) sono utilizzabili da 0°C a +100°C.
• La costruzione in tecnopolimero garantisce leggerezza, buona resistenza e lunga durata.
• Le maniglie offrono una flessibilità controllata sotto carichi elevati per migliorare il comfort di presa.
• Molte opzioni di fissaggio e una vasta gamma di dimensioni permettono l'installazione su strutture leggere o pesanti.

Su richiesta
Altri colori disponibili per il modello 11-560: RAL 3000 (Rosso), RAL 2004 (Arancione), RAL 7031 (Grigio).

Documenti disponibili

• Scheda prodotto: Poignée étrier technopolymère alésée 11-56 (Pdf)
• Schede tecniche materiali plastici
• Scheda tecnica famiglia: Maniglie a U

Specifiche tecniche

• Serie / modello: 11-56
• Denominazione: Maniglia a U per cabinet, alesata
• Materiali: poliammide rinforzata fibra di vetro, poliammide UL 94 V-0, poliammide antistatica (ESD), polipropilene rinforzato
• Opzioni di fissaggio: viti CHC, viti svasate, viti testa esagonale
• Intervallo di temperatura: poliammide -30°C a +150°C; polipropilene 0°C a +100°C
• Intervallo lunghezze (l2): 93,5 mm a 235 mm
• Intervallo altezze (h1): 38 mm a 54 mm
• Finiture: nero opaco standard; colori RAL su richiesta (modello 11-560)
• Esempio d'ordine: 11-560-94
• Certificazioni / caratteristiche: UL 94 V-0 (11-565), antistatico ESD (11-566)
