Impugnatura staffa 11-52 series

tubolaredi tiraggioper porta

Definizione

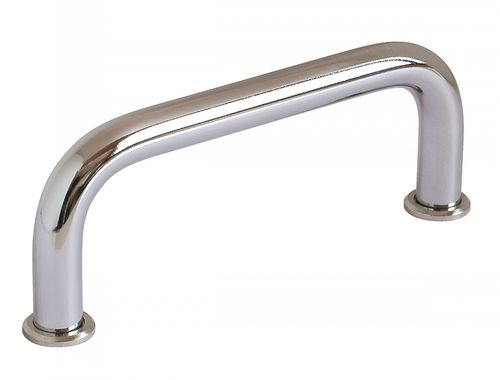

Una maniglia a U sottile (maniglia a U per mobili) progettata per azionare, sollevare o spostare elementi come ante, portelli e cassetti. La forma a U garantisce una buona presa e una movimentazione sicura.

Materiali

• Acciaio cromato
• Acciaio brunito
• Acciaio verniciato nero (RAL 9005)
• Acciaio inox: AISI 303 (opaco o lucido), AISI 304 (opaco o lucido), AISI 316L

Consegna e montaggio
Le maniglie a U sottili con diametri d1 = 8 mm e d1 = 10 mm sono fornite con due rondelle di supporto in acciaio zincato o inox per garantire stabilità durante il montaggio e l'utilizzo.

Versioni disponibili

• Acciaio: cromato, brunito o verniciato nero
• Acciaio inox: AISI 303, AISI 304 (opaco o lucido), AISI 316L

Gamma dimensionale
Fori di fissaggio disponibili M4 a M6 e distanze tra centri (l1) da 55 mm a 300 mm a seconda della referenza.

Applicazioni / Uso
Adatta per il montaggio su ante di mobili, cassetti, portelli o altri elementi che richiedono movimentazione manuale. Le versioni a piccolo diametro sono fornite con due rondelle di supporto per aumentare stabilità e affidabilità del montaggio.

Note
Corrisponde alla norma GN 425.

Caratteristiche / specifiche tecniche

• Serie / riferimento modello: 11-52
• Tipo di maniglia: maniglia a U per mobili, sottile
• Materiali: acciaio (cromato, brunito, verniciato nero), inox (AISI 303, AISI 304, AISI 316L)
• Diametri (d1): 8, 10, 12, 16 mm
• Filettature di fissaggio (d2): M4, M5, M6
• Distanze tra centri disponibili (l1): 55 a 300 mm (diverse gradazioni per referenza)
• Altre dimensioni (h1, h2, r1): varie per referenza
• Rondelle: fornite per d1 = 8 e 10 (acciaio zincato o inox)
• Stock / tempi di consegna: dipende dalla variante (disponibile o 7 giorni)
• Conformità standard: corrisponde a GN 425
