Impugnatura tubolare 11-61 series

staffaper portaper macchina

Definizione

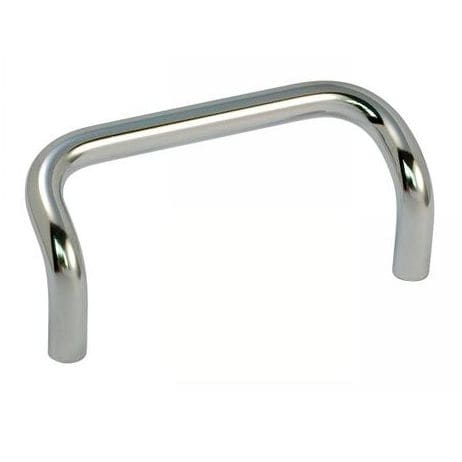

Una maniglia a U (maniglia a staffa) utilizzata per azionare, sollevare o spostare elementi quali porte, botole e coperture macchina. La forma a U spostata offre migliore presa e spazio per la mano. La maniglia è fornita con rondelle di centraggio per aumentare la stabilità e semplificare il montaggio.

Materiali e Finiture

• Acciaio: cromato, verniciato nero o brunito.
• Acciaio inox: AISI 303 (opaco o lucido).
• Acciaio inox: AISI 304 (opaco o lucido).
• Acciaio inox: AISI 316L (opaco).
• Rondella di supporto: zama nichelato per versioni in acciaio; rondella in acciaio inox per varianti inox 303/304/316L.

Versioni

• Maniglia a U spostata disponibile in acciaio (cromato / brunito / verniciato nero) e in inox (AISI 303, AISI 304, AISI 316L; opaco o lucido dove applicabile).

Gamma dimensionale

• Interasse (l1): da 55 mm a 250 mm (valori comuni: 55, 64, 88, 96, 100, 120, 125, 160, 180, 200, 250).
• Diametro impugnatura (d1): 8 mm, 10 mm, 12 mm.

Utilizzo tipico

• Installazione su porte, pannelli, arredi e carter macchina per azionare, aprire o spostare elementi.
• La forma spostata migliora l'ergonomia e il libero passaggio per la mano.
• Si consiglia il fissaggio con due viti e le rondelle di centraggio fornite per garantire stabilità.

Montaggio
Fissaggio con due viti adeguate in base alla referenza e al foro; compatibile con tipi di vite comuni (a esagono incassato, svasata, testa tonda, ecc.). Filettature tipiche: M4, M5, M6 a seconda della variante.

Esempio d'ordine / Riferimento
Esempio d'ordine: Riferimento-l1 | 11-610-8-55

Documenti
Scheda prodotto e PDF tecnico (disegni e file 3D) disponibili per download.

Specifiche tecniche

• Modello / serie: 11-61
• Denominazione commerciale: CABINET U-HANDLE
• Materiali: Acciaio (cromato / brunito / verniciato nero); Inox AISI 303, AISI 304, AISI 316L
• Rondella: zama nichelato (per acciaio) o acciaio inox (per versioni inox)
• Finiture: cromato, brunito, verniciato nero, opaco, lucido
• Valori L1 disponibili: 55, 64, 88, 96, 100, 120, 125, 160, 180, 200, 250 mm
• Diametro d1: 8, 10, 12 mm
• Filettatura / fissaggio d2: opzioni comuni M4, M5, M6
• d3: 12 mm o 15 mm o non applicabile a seconda della variante
• l2 (se applicabile): 30, 35, 44 mm
• h1 (se applicabile): 40, 47, 60 mm
• h2 (se applicabile): 8, 12 mm
• r1 (se applicabile): 9, 11, 12 mm
• Conforme alla norma: GN 425.1
• Accessori inclusi: rondelle di centraggio
