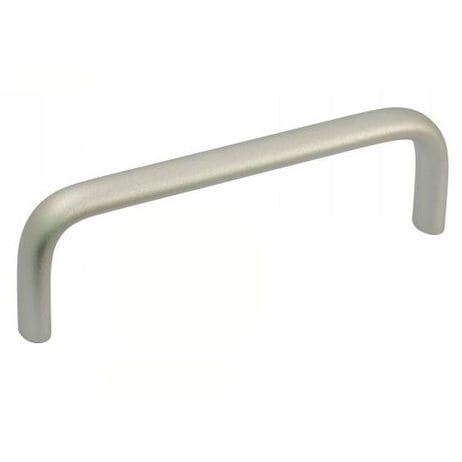

Impugnatura tubolare 11-60 series

staffaper apparecchioda trasporto

Definizione
Una maniglia a U progettata per azionare, sollevare e spostare oggetti, porte, botole, mobili o macchinari. Passaggio mano: 32 mm; sezione ovale per una presa confortevole; utilizzabile con guanti.

Materiali e finiture

• Profilo estruso in alluminio con finiture: anodizzato, verniciato nero (RAL 9005) o verniciato grigio-argento (RAL 9006).
• Acciaio inossidabile: AFNOR Z6CN18-09 / Werk 1.4301 / AISI 304, sabbiato opaco.

Versioni

• Alluminio anodizzato.
• Alluminio verniciato grigio.
• Alluminio verniciato nero.
• Acciaio inox, sabbiato opaco.

Gamma dimensionale
Interasse selezionabile tra 55 e 235 mm con foro filettato M5 (d1 M5).

Utilizzo ed ergonomia

• Progettata per aprire, spostare, trasportare o manovrare oggetti, mobili, porte o macchine.
• Passaggio mano: 32 mm — compatibile con guanti.
• Forma ovale per una presa confortevole.
• Costruzione totalmente in alluminio o totalmente in inox adatta ad ambienti umidi e con lunga durata.
• Viti di fissaggio non incluse.

Montaggio
Selezionare due viti di fissaggio in base al montaggio (viti non incluse).

Su richiesta
Lunghezze su misura disponibili.

Esempio di ordinazione
Esempio di ordine: Riferimento 11-600-55

Varianti disponibili (gruppi ed esempi)

• Serie 11-600 — Alluminio, Anodizzato: 11-600-55, 11-600-88, 11-600-100, 11-600-120, 11-600-180, 11-600-200, 11-600-235.
• Serie 11-601 — Alluminio, Verniciato grigio: 11-601-55, 11-601-88, 11-601-100, 11-601-120, 11-601-180, 11-601-200, 11-601-235.
• Serie 11-602 — Alluminio, Verniciato nero: 11-602-55, 11-602-88, 11-602-100, 11-602-120, 11-602-180, 11-602-200, 11-602-235.
• Serie 11-605 — Acciaio inox, Sabbbiato opaco: 11-605-55, 11-605-88, 11-605-100, 11-605-120, 11-605-180, 11-605-200, 11-605-235.

Note
Passaggio mano: 32 mm. Forma: ovale. Viti di fissaggio vendute separatamente.

Caratteristiche / specifiche tecniche

• Famiglia modello: 11-60.
• Materiali: Alluminio estruso o Acciaio inox (AISI 304 / 1.4301).
• Finiture: Anodizzato; Verniciato (nero RAL 9005 o grigio RAL 9006); Acciaio inox sabbiato opaco.
• Interassi disponibili (l1): 55, 88, 100, 120, 180, 200, 235 mm.
• l2: 12 mm (tipico).
• l3: 8 mm (tipico).
• h1: 40 mm (tipico).
• h2: 10 mm (tipico).
• Foro filettato d1: M5.
• Raggio r1: 8 mm (tipico).
• Passaggio mano: 32 mm.
• Viti di fissaggio: non incluse.
