Impugnatura tubolare 11-78 series

staffaper pannelloper porta

Nome del prodotto

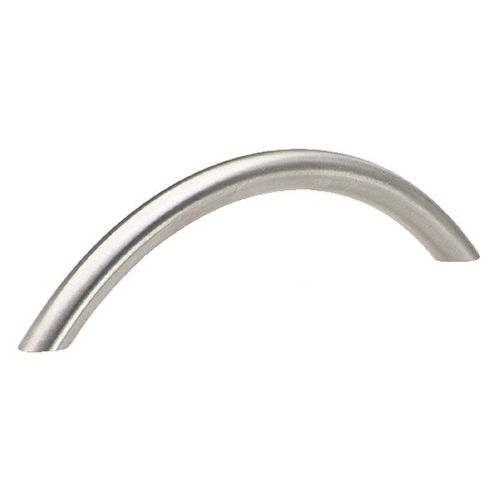

Maniglia a U (maniglia ad arco) — acciaio inossidabile o acciaio verniciato (Modello 11-78).

Definizione
Maniglia a U progettata per azionare, sollevare o spostare oggetti come porte, sportelli, cassetti e altri elementi di piccole dimensioni. Profilo ellittico che riduce il rischio di impigliamento e offre un aspetto discreto.

Materiale

• Acciaio inossidabile opaco (AFNOR Z 8 CN 18-09, Werk 1.4305, AISI 303)
• Acciaio con rivestimento nero opaco (RAL 9005)
• Acciaio con rivestimento grigio-argento (RAL 9006)

Versioni / Finiture
Disponibile in tre finiture: acciaio inox opaco, acciaio rivestito nero opaco, acciaio rivestito grigio-argento.

Intervallo dimensionale

• Interasse (l1): 64, 96, 128, 160, 192 mm
• Diametro foro passante (d1): 10 mm
• Filettatura per fissaggio: M4 (viti di fissaggio non fornite)

Uso / Applicazione

• Adatta per cassetti, porte e altri elementi di chiusura leggeri in mobili, pannelli e piccole apparecchiature
• Design sottile e filettatura M4 adatti ad assemblaggi piccoli/leggeri
• Profilo ellittico che minimizza il rischio di impigliamento

Gamma / Riferimenti
Serie / Modello: 11-78. Gruppi di riferimenti tipici:
11-780-10-[64|96|128|160|192] — varianti inossidabile
11-782-10-[64|96|128|160|192] — varianti acciaio rivestito nero opaco
11-783-10-[64|96|128|160|192] — varianti acciaio rivestito grigio-argento

Servizi e file disponibili

• File CAD 3D disponibili per ogni riferimento
• Disegno tecnico (schema quotato)
• Schede PDF: scheda modello e scheda tecnica famiglia

Parametri tecnici tipici (per riferimento)
11-780-10-64 | Inox | d1 = 10 mm | d2 = M4 | l1 = 64 mm | l2 = 75 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-96 | Inox | d1 = 10 mm | d2 = M4 | l1 = 96 mm | l2 = 111 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-128 | Inox | d1 = 10 mm | d2 = M4 | l1 = 128 mm | l2 = 146 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-160 | Inox | d1 = 10 mm | d2 = M4 | l1 = 160 mm | l2 = 181 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-192 | Inox | d1 = 10 mm | d2 = M4 | l1 = 192 mm | l2 = 219 mm | h1 = 35 mm | h2 = 5 mm
(Stesse opzioni di l1 e filettatura M4 per le varianti 11-782 e 11-783.)

Note aggiuntive
Le viti di fissaggio non sono fornite e devono essere ordinate separatamente. Conforme alle norme GN 424.5 / GN 424.1.

Specifiche tecniche

• Modello / Serie: 11-78
• Materiali: acciaio inox AISI 303 o acciaio rivestito (RAL 9005 nero, RAL 9006 grigio)
• Filettatura di fissaggio: M4
• Diametro foro passante (d1): 10 mm
• Interasse (l1): 64 / 96 / 128 / 160 / 192 mm
• Esempi lunghezze secondarie (l2): 75 / 111 / 146 / 181 / 219 mm
• Altezza totale (h1): 35 mm
• Altezza profilo (h2): 5 mm
• Viti di fissaggio non fornite
