Impugnatura filomuro 11-46 series

ribaltabileindicizzabileconcava

Definizione

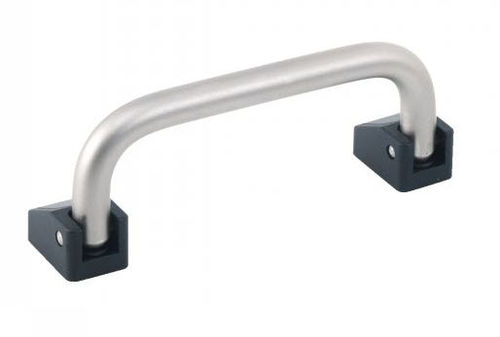

Una maniglia ribaltabile, detta anche maniglia a scomparsa o a filo, è un componente meccanico che consente di manovrare, sollevare o spostare oggetti, porte, botole o coperchi.

Materiale

• Maniglia in acciaio cromato o in acciaio inossidabile opaco (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303)
• Piede di fissaggio e cappuccio in tecnopolimero nero opaco

Versione
Due versioni disponibili: acciaio cromato o acciaio inossidabile opaco.

Gamma dimensionale
Disponibile con tre passi l1: 100 mm, 120 mm o 180 mm. Altezza maniglia l2 = 45,5 mm.

Utilizzo

• I piedi di fissaggio resistono fino a 250°C.
• I cappucci che coprono le viti non devono essere usati oltre i 100°C.
• Capacità di carico statica indicativa; se superata la maniglia può deformarsi o i piedi di fissaggio possono rompersi.
• Adatta per spostare o sollevare oggetti di piccole o medie dimensioni; può essere fissata su botole, coperchi o lati di mobili su ruote.
• La possibilità di ribaltare la maniglia contro la superficie riduce il rischio di impigliamento e incidenti.
• I due cappucci nascondono le viti di fissaggio per una finitura ordinata e impediscono l'accumulo di sporco nelle teste delle viti.

Montaggio

• Rimuovere i due cappucci sui piedi della maniglia ribaltabile.
• Fissare la maniglia con viti a testa cilindrica con impronta esagonale (non fornite).
• Riporre i cappucci se la temperatura d'uso non supera i 100°C.

Varianti / Riferimenti disponibili

• 11-460-100 — Acciaio — l1 = 100 mm — l2 = 45,5 mm
• 11-460-120 — Acciaio — l1 = 120 mm — l2 = 45,5 mm
• 11-460-180 — Acciaio — l1 = 180 mm — l2 = 45,5 mm
• 11-465-100 — Inox — l1 = 100 mm — l2 = 45,5 mm
• 11-465-120 — Inox — l1 = 120 mm — l2 = 45,5 mm
• 11-465-180 — Inox — l1 = 180 mm — l2 = 45,5 mm

Norma
Conforme alla norma GN 425.5

Documenti disponibili
Scheda descrittiva e scheda tecnica prodotto (PDF).

Caratteristiche / specifiche tecniche

• Serie / modello: 11-46
• Denominazione commerciale: Folding handle
• Materiali: acciaio cromato o inox opaco (AISI 303); piedini e cappucci in tecnopolimero nero
• Passi disponibili (l1): 100 mm, 120 mm, 180 mm
• Altezza maniglia (l2): 45,5 mm
• l3 (mm): 15,5
• l4 (mm): 18
• l5 (mm): 6,1
• l6 (mm): 2
• d1 (mm): 10
• d2 (mm): 6,3
• h1 (mm): 34
• h2 (mm): 27
• h3 (mm): 56,5
• Carico statico indicativo: 500 N
• Temperatura max piedi di fissaggio: 250°C
• Temperatura max cappucci: 100°C
