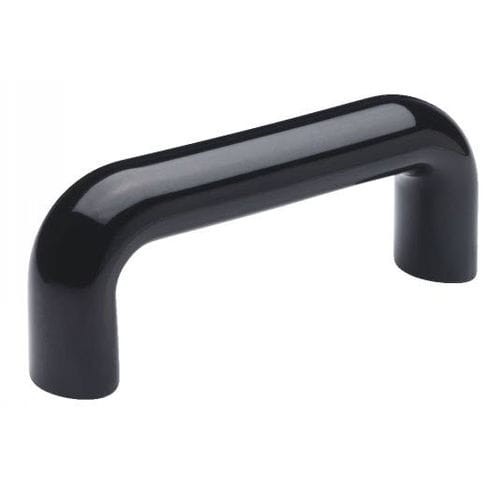

Impugnatura staffa 11-54 series

per pannelloin Bakelite®a U

Nome del prodotto
Maniglia a U per armadio 11-54

Materiali e finitura

• Termoindurente (Bachelite) — nero, duroplastica a base fenolica PF.
• Tecnopolimero — base poliammide, alta resilienza; disponibile in nero, arancione (RAL 2004), grigio (RAL 7035) o bianco (simile a RAL 9002).
• Finitura: lucida.
• Resistente a solventi, oli, grassi e altri agenti chimici.
• Boccola/ghiera: ottone o acciaio inossidabile (inossidabile per la variante bianca).

Impiego / Condizioni di esercizio

• Temperatura massima di servizio: fino a 120°C per il tecnopolimero; fino a 110°C per il termoindurente (Bachelite).

Disponibile su richiesta — colori aggiuntivi per tecnopolimero

• Giallo RAL 1021 (codice: J)
• Blu RAL 5024 (codice: B)
• Rosso RAL 3000 (codice: R)

Esempi d'ordine e varianti (tabella riferimenti)
Riferimento | Materiale | Finitura / Colore | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | d1 | h1 (mm) | h2 (mm)
11-540-86 | Bachelite | Nero | 86 ±0.5 | 103 | 26 | 17 | M6 | 43 | 12
11-540-117 | Bachelite | Nero | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-540-179 | Bachelite | Nero | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-541-117 | Tecnopolimero | Nero | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-541-179 | Tecnopolimero | Nero | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-542-117 | Tecnopolimero | Arancione | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-542-179 | Tecnopolimero | Arancione | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-543-117 | Tecnopolimero | Grigio | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-543-179 | Tecnopolimero | Grigio | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-544-117 | Tecnopolimero | Bianco | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-544-179 | Tecnopolimero | Bianco | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13

Documenti & CAD
Schede tecniche e file 3D CAD disponibili per questo prodotto (vedere i file prodotto).

Specifiche tecniche

• Serie / modello: 11-54
• Denominazione commerciale: Maniglia a U per armadio
• Materiali: Bachelite (termoindurente) o tecnopolimero (poliammide)
• Colori: Nero; Arancione (RAL 2004); Grigio (RAL 7035); Bianco (simile a RAL 9002); colori aggiuntivi su richiesta per tecnopolimero (Giallo RAL 1021, Blu RAL 5024, Rosso RAL 3000)
• Finitura: lucida
• Resistenza: solventi, oli, grassi e molti agenti chimici
• Boccola: ottone o acciaio inox (inox per il bianco)
• Temperatura massima di servizio: tecnopolimero fino a 120°C; termoindurente fino a 110°C
• Filettature di montaggio tipiche: M6 o M8 a seconda del riferimento
• Riferimenti disponibili con differenti lunghezze (l1) e dimensioni — esempi elencati sopra
