Impugnatura staffa 11-53 series

tubolareper portaper pannello

Descrizione del prodotto

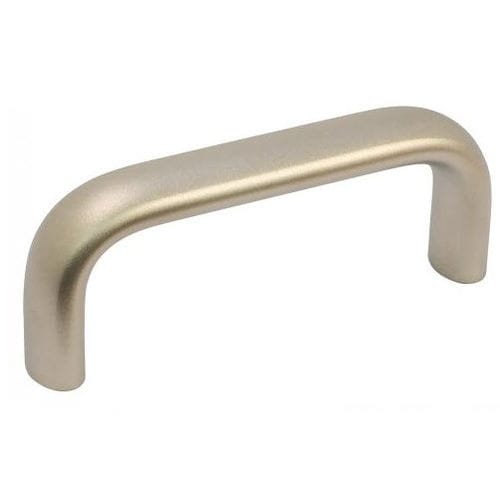

Definizione: Maniglia a U progettata per azionare, sollevare o spostare elementi come porte di armadio, cassetti o botole. La sezione ovale garantisce una presa sicura e una gestione ergonomica.

Materiale
- Acciaio inossidabile sabbiato opaco o lucidato (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304).
- Versione con fori passanti: acciaio inossidabile sabbiato, pressofuso (AFNOR Z 6 CN 18-10 M, Werk 1.4308, AISI CF-8).

Versioni

• Fori filettati (montaggio posteriore) con finitura opaca o lucida.
• Fori passanti (fissaggio frontale) con finitura opaca; consente il passaggio della vite dalla parte anteriore.
• La versione con fori passanti si fissa solitamente con viti CHC (riferimento CHC 31-54).

Gamma dimensionale
- Interasse (l2) disponibile da 112 mm a 500 mm.
- Altezze tipiche (h1): 49 mm, 51 mm o 57 mm a seconda della variante.
- Diametri del corpo, opzioni l1 (20 o 26 mm) e varianti di foro/filetto dipendono dalla referenza.

Applicazioni e utilizzo
- Costruzione totalmente inossidabile adatta per esterni e ambienti corrosivi per una lunga durata.
- Scegliere la versione filettata per montaggio posteriore o la versione con fori passanti per fissaggio frontale in base ai vincoli di installazione.
- Adatta per porte di armadio, cassetti, botole e involucri industriali; finitura lucida disponibile se è richiesta l'estetica.

Su richiesta
- Altre dimensioni e finiture disponibili su richiesta.

Esempio d'ordine
ESEMPIO D'ORDINE: Riferimento-l2
Riferimento-l2: 11-530-20-112

File e disegni
Scheda prodotto e disegno tecnico disponibili in formato PDF.

Caratteristiche tecniche / specifiche

• Modello / serie: 11-53
• Materiale: Acciaio inossidabile AISI 304 (1.4301) o AISI CF-8 (1.4308) per la versione pressofusa
• Finiture: Opaca (sabbiata) o Lucida
• Versioni: Fori filettati / Fori passanti
• Fissaggio: La versione con fori passanti consente il passaggio della vite dalla parte anteriore; vite consigliata CHC (31-54)
• Interasse (l2) disponibile: 112, 128, 160, 200, 250, 300, 400, 500 mm
• Opzioni l1: 20 mm o 26 mm (a seconda della variante)
• Altezze tipiche (h1): 49 mm, 51 mm, 57 mm (dipendente dalla variante)
• Filetto / diametro fori: M6, M8 o fori passanti (a seconda della variante)
• Conformità / norma: corrisponde a GN 565.5
• Uso: adatto per esterni e ambienti corrosivi; forma ovale ergonomica per una buona presa
