Impugnatura tubolare 11-134 series

staffain alluminioa U

Prodotto

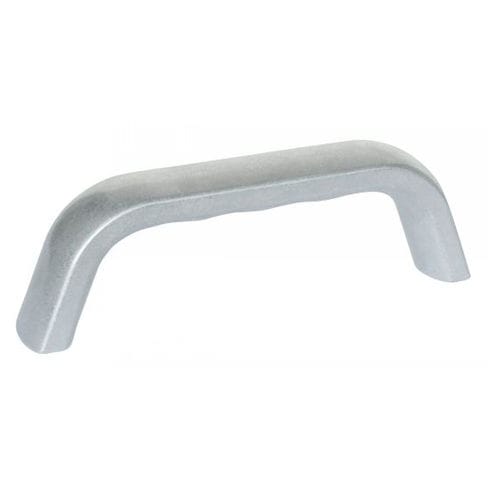

Maniglia a U per armadi 11-134 — in alluminio o acciaio inox, profilo svasato e ergonomico per l'uso manuale su porte di armadi e involucri.

Panoramica

• Maniglia a U con profilo svasato per migliorare la presa e l'accesso su porte di armadi e quadri.
• Disponibile in versioni filettata (maschiata) o forata (pre-forata) in base alle esigenze di fissaggio.
• Materiali e finiture: alluminio (naturale o verniciato) e acciaio inox (AISI 316), finitura opaca.
• File CAD e schede tecniche disponibili per ogni riferimento (download CAD indicato sulla scheda prodotto).

Esempio d'ordine
Esempio d'ordine: Riferimento 11-1341-120

Varianti (estratto)
Rif | Versione | Materiale | Finitura | l1 (mm) | l2 (mm) | l3 (mm) | d1 | d2 | h1 (mm) | h2 (mm) | h3 (mm) | h4
11-1341-120 | Filettata | Alluminio | Naturale | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1341-140 | Filettata | Alluminio | Naturale | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1342-120 | Filettata | Alluminio | Verniciato nero | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1342-140 | Filettata | Alluminio | Verniciato nero | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1343-120 | Filettata | Alluminio | Verniciato grigio | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1343-140 | Filettata | Alluminio | Verniciato grigio | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1344-120 | Filettata | Acciaio inox | Opaca | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1344-140 | Filettata | Acciaio inox | Opaca | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1346-120 | Forata | Alluminio | Naturale | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1346-140 | Forata | Alluminio | Naturale | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6
11-1347-120 | Forata | Alluminio | Verniciato nero | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1347-140 | Forata | Alluminio | Verniciato nero | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6
11-1348-120 | Forata | Alluminio | Verniciato grigio | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1348-140 | Forata | Alluminio | Verniciato grigio | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6
11-1349-120 | Forata | Acciaio inox | Opaca | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1349-140 | Forata | Acciaio inox | Opaca | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6

File (disponibili)
PDF prodotto (scheda tecnica), scheda tecnica famiglia (Maniglie a U - scheda tecnica).

Norme & conformità
Conforme alle norme GN 328 / GN 328.5.

Specifiche / dati tecnici

• Materiali: Alluminio (naturale o verniciato — nero RAL 9005 o grigio argento RAL 9006), finitura opaca; Acciaio inox AISI 316 (AFNOR Z 6 CND 17-11 / Werk 1.4401), finitura opaca.
• Versioni: Filettata (maschiata) o Forata (pre-forata).
• Gamma di riferimenti: 11-1341-120, 11-1341-140, 11-1342-120, 11-1342-140, 11-1343-120, 11-1343-140, 11-1344-120, 11-1344-140, 11-1346-120, 11-1346-140, 11-1347-120, 11-1347-140, 11-1348-120, 11-1348-140, 11-1349-120, 11-1349-140.
• Dimensioni chiave (esempi): l1 = 120 o 140 mm; l2 = 141,2 o 166,5 mm; l3 = 22 o 28 mm.
• Filetti / diametri foro: M6 o M8 per versioni filettate; diametri foro 6,5 o 8,5 mm per versioni forate.
• Altezze: h1 = 44 o 55 mm; h2 = 14 o 18 mm; h3 = 13 o 17 mm; h4 = -, 5 o 6 a seconda della variante.
• Disponibilità: indicatore di magazzino sulla pagina mostra le referenze disponibili (simbolo D per stock).
• CAD: file 3D/CAD disponibili per ogni riferimento.
