Impugnatura staffa 11-48 series

per macchinada trasportoper pannello

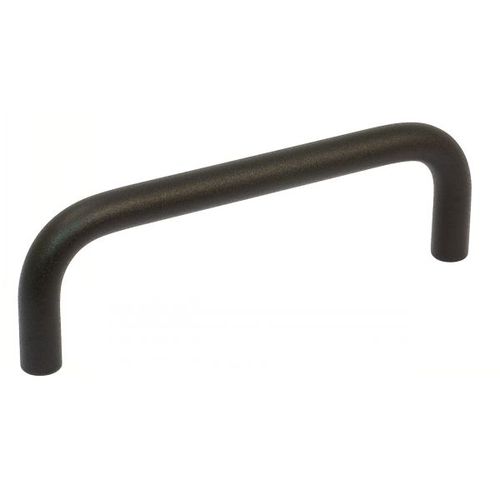

Nome del prodotto MANIGLIA A "U" IN ALLUMINIO, SOTTILE (Modello : 11-48) Definizione

• Una maniglia a U (poignée étrier / poignée en U) è un componente meccanico utilizzato per manovrare, sollevare o spostare oggetti come porte, sportelli, cassetti o qualsiasi oggetto che richieda una maniglia.

Materiali e finiture

• Alluminio con finiture pellicolate: nero (RAL 9005), grigio argento (RAL 9006) o rosso (RAL 3000).
• Finitura in alluminio anodizzato disponibile.

Versioni / Colori

• Pelliculé noir (nero)
• Pelliculé gris argenté (grigio argento)
• Pelliculé rouge (rosso)
• Anodisé (anodizzato)

Gamma dimensionale La maniglia a U sottile è disponibile in più dimensioni con interasse L1 da 55 mm a 300 mm per adattarsi a diverse installazioni. Design e montaggio

• Design sottile per una finitura sobria e snella che offre una buona presa.
• Fissaggio mediante due viti attraverso due fori filettati. Filettature filettate disponibili: M4, M5 o M6 a seconda del riferimento.
• Le maniglie con diametro del tubo d1 = 8 mm e d1 = 10 mm sono fornite con due rondelle di supporto in acciaio inox per garantire una perfetta stabilità una volta montate.

Usi tipici

• Maniglie di porte, cassetti o coperchi di macchine; sollevamento o manovra di oggetti; montaggio estetico e funzionale su mobili, macchine, pannelli.

Standard Il prodotto è conforme alla norma GN 425. Esempio di ordine e referenze (selezione) La famiglia di prodotti comprende numerosi riferimenti specifici / varianti. Esempio di formato d'ordine mostrato nella pagina: Riferimento-l1 : 11-482-8-55 Alcuni riferimenti disponibili (esempi)

• 11-482-8-55
• 11-482-8-64
• 11-482-8-88
• 11-482-8-96
• 11-482-8-100
• 11-482-8-120
• 11-482-8-128
• 11-482-10-88
• 11-482-10-100
• 11-482-10-120
• 11-482-10-180
• 11-482-10-200
• 11-482-10-235
• 11-482-12-125
• 11-482-12-160
• 11-482-12-200
• 11-482-12-250
• 11-482-16-160
• 11-482-16-200
• 11-482-16-250
• 11-482-16-300
• 11-483-8-55
• 11-483-8-64
• 11-483-8-88
• 11-483-8-96
• 11-483-8-100
• 11-483-8-120
• 11-483-8-128
• 11-483-10-88
• 11-483-10-100
• 11-483-10-120
• 11-483-10-180
• 11-483-10-200
• 11-483-10-235
• 11-483-12-125
• 11-483-12-160
• 11-483-12-200
• 11-483-12-250
• 11-483-16-160
• 11-483-16-200
• 11-483-16-250
• 11-483-16-300
• 11-484-8-55
• 11-484-8-64
• 11-484-8-88
• 11-484-8-96
• 11-484-8-100
• 11-484-8-120
• 11-484-8-128
• 11-484-10-88
• 11-484-10-100
• 11-484-10-120
• 11-484-10-180
• 11-484-10-200
• 11-484-10-235
• 11-484-12-125
• 11-484-12-160
• 11-484-12-200
• 11-484-12-250
• 11-484-16-160
• 11-484-16-200
• 11-484-16-250
• 11-484-16-300
• 11-485-8-55
• 11-485-8-64
• 11-485-8-88
• 11-485-8-96
• 11-485-8-100
• 11-485-8-120
• 11-485-8-128
• 11-485-10-88
• 11-485-10-100
• 11-485-10-120
• 11-485-10-180
• 11-485-10-200
• 11-485-10-235
• 11-485-12-125
• 11-485-12-160
• 11-485-12-200
• 11-485-12-250
• 11-485-16-160
• 11-485-16-200
• 11-485-16-250
• 11-485-16-300

Note La pagina indica i codici di disponibilità e i file CAD scaricabili per varianti specifiche. La famiglia di prodotti offre numerose SKU che combinano diametro (d1), filettatura filettata (M4, M5, M6), lunghezze da centro a centro L1 e diverse finiture. Caratteristiche/specifiche tecniche

• Modello / Serie: 11-48
• Materiale: Alluminio (pellicolato o anodizzato)
• Finiture: Pelliculé noir (RAL 9005), Pelliculé gris argenté (RAL 9006), Pelliculé rouge (RAL 3000), Anodisé
• Diametri d1: 8 mm, 10 mm, 12 mm, 16 mm
• Fori filettati / filettature (d2): M4, M5, M6
• Dimensione aggiuntiva (d3): tipicamente 12 mm o 15 mm a seconda della variante
• Dimensioni da centro a centro L1: da 55 mm fino a 300 mm (sono disponibili vari step)
• Altre dimensioni indicate in tabella: h1 (esempi: 35, 43, 51, 59 mm), h2 (esempi: 8, 12 mm), r1 (esempi: 10, 12, 14, 18 mm) a seconda del riferimento
• Accessori: maniglie con d1 = 8 o 10 mm fornite con due rondelle portanti in acciaio inox
• Montaggio: fissato con due viti tramite due fori filettati (M4/M5/M6)
• Standard: conforme a GN 425
