Impugnatura staffa 11-55 series

per scatole di controlloper pannelloper macchina

Nome del prodotto

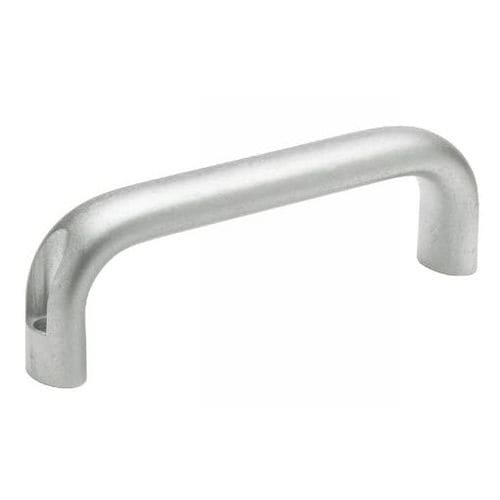

Maniglia a U per armadio 11-55 — alluminio, alesata (preforata con fori di fissaggio frontali).

Definizione
Maniglia a forma di U progettata per azionare, sollevare o spostare oggetti come porte, sportelli o cassetti; versione alesata con fori per fissaggio frontale.

Materiale e finiture

• Profilo estruso in alluminio, finitura opaca.
• Finiture verniciate: nero (RAL 9005), rosso (RAL 3000) o grigio argento (RAL 9006).
• Finitura anodizzata disponibile.

Versioni

• Colori disponibili: nero, rosso, grigio (argento) o anodizzato.
• Altri colori e finiture personalizzate disponibili su richiesta.

Gamma dimensionale e varianti

• Interasse (L2): 100, 112, 117, 120, 128, 160, 116, 132, 164, 179, 196 mm.
• Larghezza (L1): 20 mm o 26 mm.
• Profondità/lunghezze (l3): 13 mm o 17 mm.
• Esempi di L4: 112, 124, 129, 132, 140, 172, 130, 134, 146, 178, 193, 210 mm (varia per riferimento).
• Diametro foro d1: 5,4 mm o 6,4 mm.
• Altezza h1: 49, 51, 55, 57 mm.
• Altezza h2: 19 mm o 17 mm.
• Raggio r1: 13 mm o 17 mm.

Montaggio
La maniglia è alesata (preforata) con fori frontali per il fissaggio da davanti. Sono necessari due viti CHC tipo 31-54 (viti non fornite).

Uso / Applicazioni

• Maniglia a U ergonomica che offre una presa confortevole per azionare, sollevare o spostare attrezzature, porte, sportelli e cassetti.
• Adatta ad armadi, macchine o involucri che richiedono una maniglia a U in alluminio.

Su richiesta
Colori personalizzati (finiture non standard) e dimensioni specifiche possono essere prodotti su richiesta.

File

• Maniglia a U in alluminio alesata 11-55 (Pdf)
• Maniglie a U - Scheda tecnica (Pdf)

Esempi d'ordine / riferimenti
Esempio: formato di riferimento che combina finitura, L1 e L2 — es. 11-551-20-100, 11-551-20-112, 11-551-26-164, 11-551-26-196, ecc.

Note
Prodotto conforme alla norma GN 565.1.
