Impugnatura ribaltabile 11-121

staffafilomuroper pannello

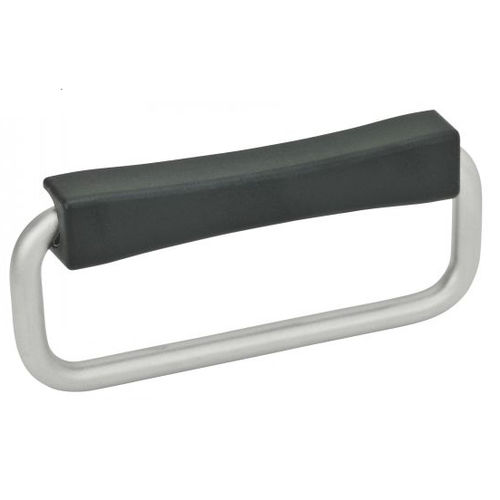

Maniglia ribaltabile 90° — definizione
Maniglia a U ribaltabile progettata per azionare, sollevare e spostare oggetti quali porte, botole, pannelli e attrezzature. Quando è ribaltata, la maniglia resta a filo per ridurre l'ingombro e il rischio di impigliamento.

Materiale

• Base in acciaio inox (AFNOR Z 6 CN 18-10 M, Werk 1.4308, AISI CF-8), disponibile in finitura naturale opaca o acciaio inox rivestito nero.
• Maniglia in acciaio inox (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304), finitura opaca.
• Molla di ritenuta in acciaio inox (AFNOR Z 12 CN 18-09, Werk 1.4310, AISI 301).

Versioni

• Acciaio inox naturale o rivestito nero.
• Con molla di ritenuta (mantiene la posizione) o versione libera (senza molla).
• Opzioni di fissaggio: fori filettati, fori passanti o versione da saldare.

Gamma dimensionale
Ingombro (larghezza × altezza): 124 × 59 mm. Una sola dimensione principale disponibile per questa maniglia.

Uso

• Progettata per sollevare, spostare e maneggiare oggetti, mobili, porte, botole e attrezzature.
• Compatta quando ribaltata, migliora la sicurezza restando a filo con la superficie di montaggio e riducendo il rischio di impatto o impigliamento.
• Adatta per uso interno ed esterno grazie alla costruzione in acciaio inox (resistente all'umidità e agli ambienti corrosivi).
• Disponibile nelle versioni con ritenuta manuale (con molla) o libera (senza molla).

Montaggio

• Versione filettata: si fissa con due viti adeguate (viti a testa cilindrica esagonale interna, testa svasata, testa bombata o testa esagonale). Viti non incluse.
• Versione passante: si installa tramite due viti CHC 31-54.
• Versione da saldare: si salda direttamente alla struttura.

Altra versione proposta
Modelli 11-123 / 11-124: maniglia ribaltabile a 180° (variante disponibile).

Caratteristiche / specifiche tecniche

• Norma: conforme alla norma GN 425.9.
• Esempio d'ordine: riferimento 11-1211-60.
• Riferimenti e principali caratteristiche disponibili:

• 11-1211-60 — Materiale: Acciaio inox naturale — Versione: Libera — Finitura: Filettata — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: 10 mm, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: M6, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1212-60 — Materiale: Acciaio inox naturale — Versione: Libera — Finitura: Passante — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: 9,6 mm, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: 6,4 mm — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1213-60 — Materiale: Acciaio inox naturale — Versione: Libera — Finitura: Da saldare — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1216-60 — Materiale: Acciaio inox naturale — Versione: Con molla di ritenuta — Finitura: Filettata — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: 10 mm, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: M6, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1217-60 — Materiale: Acciaio inox naturale — Versione: Con molla di ritenuta — Finitura: Passante — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: 9,6 mm, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: 6,4 mm — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1218-60 — Materiale: Acciaio inox naturale — Versione: Con molla di ritenuta — Finitura: Da saldare — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1221-60 — Materiale: Acciaio inox rivestito nero — Versione: Libera — Finitura: Filettata — (dimensioni identiche a 11-1211-60).
• 11-1222-60 — Materiale: Acciaio inox rivestito nero — Versione: Libera — Finitura: Passante — (dimensioni identiche a 11-1212-60).
• 11-1226-60 — Materiale: Acciaio inox rivestito nero — Versione: Con molla di ritenuta — Finitura: Filettata — (dimensioni identiche a 11-1216-60).
• 11-1227-60 — Materiale: Acciaio inox rivestito nero — Versione: Con molla di ritenuta — Finitura: Passante — (dimensioni identiche a 11-1217-60).
