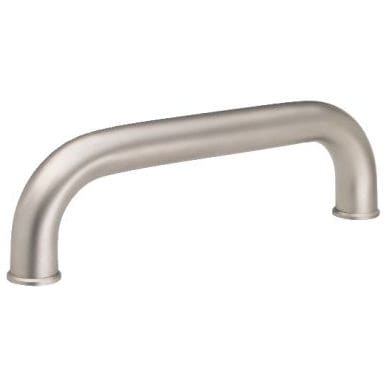

Impugnatura staffa 11-68 seriestubolareper macchinaper carrello
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- staffa, tubolare
- Uso previsto
- per macchina, per carrello, per porta, per apparecchio
- Materiale
- in acciaio inossidabile
- Forma
- a U
- Altre caratteristiche
- a vite
- Dimensioni
Min.: 200 mm
(7,87 in)Max.: 400 mm
(15,75 in)
Descrizione
Definizione
Materiale
Versioni e fissaggio
Gamma dimensionale
Uso / Caratteristiche
Esempio d'ordine
Specifiche tecniche
- Maniglia a U per armadi/ante, utilizzata per manovrare, sollevare o spostare porte, botole, carter di macchine, carrelli e attrezzature simili.
Materiale
- Acciaio inossidabile satinato AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301).
- Le maniglie con diametro del tubo d1 = 28 mm sono tubolari e fornite con due rondelle di supporto per garantire stabilità; d1 = 20 mm è barra piena.
Versioni e fissaggio
- Due tipi di fissaggio disponibili: fori filettati (taraudati) o aste filettate.
- Le viti di fissaggio per la versione taraudata non sono incluse e devono essere ordinate separatamente.
Gamma dimensionale
- Distanze al centro (l1): 200, 250, 300, 350, 400 mm.
- Diametri del tubo (d1): 20 mm (solido), 28 mm (tubolare).
Uso / Caratteristiche
- Progettata per tirare, aprire, spostare, sollevare o manovrare porte, carter di macchine e altre attrezzature.
- La forma rotonda garantisce una buona presa e comfort d'uso.
- Realizzata al 100% in acciaio inossidabile, adatta ad ambienti umidi o corrosivi.
- Le forze massime ammissibili sono riportate nella scheda tecnica del prodotto.
Esempio d'ordine
- Riferimento-l1: 11-681-20-200
Specifiche tecniche
- Serie / Modello: 11-68
- Nome commerciale: CABINET U HANDLE
- Materiale: Acciaio inossidabile AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301)
- Finitura: Acciaio inossidabile satinato
- Diametri del tubo (d1): 20 mm (solido), 28 mm (tubolare)
- Distanze al centro (l1): 200, 250, 300, 350, 400 mm
- Tipi di fissaggio: taraudata (fori filettati) o aste filettate
- Accessori: due rondelle di supporto fornite con d1 = 28 mm
- Conformità / Norma: corrisponde a GN 426.5
- Note: viti di fissaggio per la versione taraudata non incluse; forze massime nella scheda tecnica
