- Impugnatura tubolare
- Emile Maurin Eléments Standard Mécaniques
Impugnatura tubolare 11-91 seriescurvacilindrica
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- tubolare
- Forma
- curva
- Altre caratteristiche
- cilindrica
- Dimensioni
Max.: 600 mm
(23,62 in)Min.: 400 mm
(15,75 in)
Descrizione
Prodotto
Foto / Schermi
File (nomi)
Riferimenti d'ordine (esempi)
Esempio d'ordine / riferimento rapido
ESEMPIO D'ORDINE :
Riferimento : 11-912-400-6
Note
Specifiche tecniche
- Serie: 11-91 — Maniglia tubolare ad arco.
- Materiali e finiture: tubo in alluminio (verniciato nero opaco RAL 9005 o anodizzato colore naturale) o acciaio inossidabile (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304). Staffe in alluminio (nero opaco RAL 9005 o grigio RAL 9006). Cappucci terminali in tecnopolimero (nero opaco o grigio).
- Progettazione: impugnatura tubolare ad arco con staffe di montaggio e cappucci; disponibile in più lunghezze e opzioni di filettatura di fissaggio.
Foto / Schermi

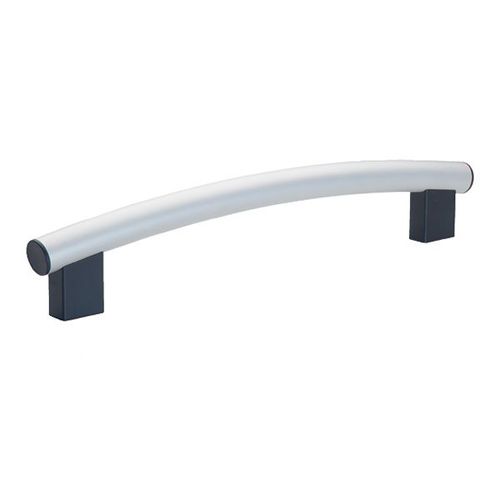

- Diverse foto prodotto disponibili che mostrano differenti finiture del tubo e colori delle staffe.
- Disegno tecnico disponibile con dimensioni complessive e geometria di montaggio.
File (nomi)
- Poignée tubulaire voutée aluminium ou inox 11-91 (Pdf)
- Poignées Tubulaires - Fiche technique
- Poignées étriers - Fiche technique
Riferimenti d'ordine (esempi)
- 11-912-400-6
- 11-912-400-8
- 11-912-500-6
- 11-912-500-8
- 11-912-600-6
- 11-912-600-8
- 11-913-400-6
- 11-913-400-8
- 11-913-500-6
- 11-913-500-8
- 11-913-600-6
- 11-913-600-8
- 11-914-400-6
- 11-914-400-8
- 11-914-500-6
- 11-914-500-8
- 11-914-600-6
- 11-914-600-8
- 11-915-400-6
- 11-915-400-8
- 11-915-500-6
- 11-915-500-8
- 11-915-600-6
- 11-915-600-8
Esempio d'ordine / riferimento rapido
ESEMPIO D'ORDINE :
Riferimento : 11-912-400-6
Note
- Alcuni riferimenti sono indicati come disponibili (D) o con tempi di fornitura (es. 7 giorni) a seconda della variante.
- I file CAD sono disponibili per le varianti (link progetto CAD per riferimento).
Specifiche tecniche
- Serie / modello: 11-91.
- Materiali: tubo in alluminio (verniciato nero opaco RAL 9005 o anodizzato naturale) o acciaio inossidabile (AFNOR Z 6 CN 18-09 / Werk 1.4301 / AISI 304).
- Staffe: alluminio, nero opaco (RAL 9005) o grigio (RAL 9006).
- Cappucci: tecnopolimero, nero opaco o grigio.
- Norma: conforme alla norma GN 666.4.
- Lunghezze impugnatura disponibili (l1): 400 mm, 500 mm, 600 mm.
- Dimensioni nominali correlate: l2 = 440 / 540 / 640 mm; l3 = 360 / 460 / 560 mm; l4 = 480 / 580 / 680 mm.
- Sezione / diametro: l5 = 22 mm; d1 = 30 mm.
- Filettatura di montaggio (d2): M6 o M8 a seconda del riferimento.
- Altezze: h1 = 90 / 94 / 98 mm; h2 minimo = 15 mm.
- Disponibilità tipica: alcune varianti in alluminio indicate come stock (D); altre varianti 7 giorni a seconda della finitura.
