Impugnatura staffa 11-51 series

per apparecchioper portain alluminio

Prodotto

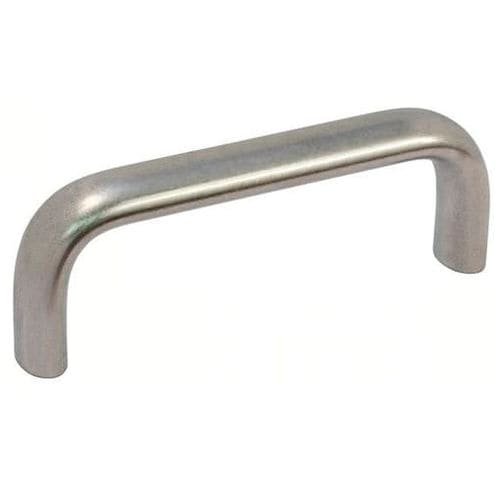

• Maniglia a U per armadio in alluminio per manovrare, sollevare o spostare oggetti, porte e botole.

Definizione
Una maniglia a U è un componente meccanico che permette di manovrare, sollevare o spostare qualsiasi oggetto, porta o botola. La forma ovale favorisce una presa naturale.

Materiale
- Realizzata in profilo di alluminio estruso (AlMgSi0,5 F13). Finiture: opaca, verniciata (nero RAL 9005, rosso RAL 3000, grigio argento RAL 9006) o anodizzata.

Versioni / Finiture

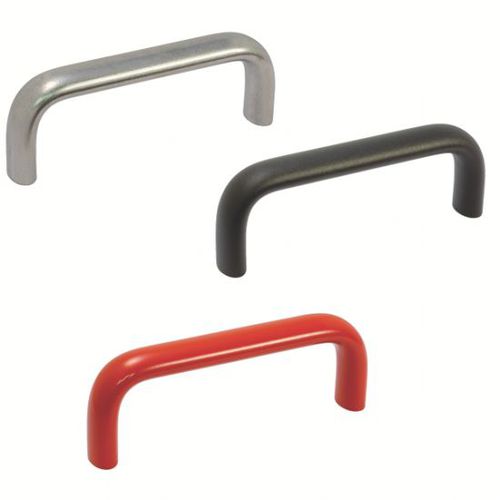

- Finiture disponibili: opaca, anodizzata, verniciata nera, verniciata rossa, verniciata grigio argento.

Gamma dimensionale e varianti
- Filettature disponibili (d1): M6 o M8. Lunghezze (l2) disponibili: 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 mm. Larghezza corpo / sezione (l1): 20 mm o 26 mm. Altre quote (h1, h2, r1, l3) a seconda della referenza.

Applicazione
- Per montaggio su installazioni che richiedono di manovrare o aprire porte e botole. La vasta gamma di lunghezze si adatta a molte configurazioni industriali. La forma ovale garantisce una presa naturale e sicura. Design aperto senza angoli chiusi per facilitare la pulizia. Costruzione in alluminio: maniglia leggera e resistente.

Su richiesta
- Colori di verniciatura non standard.
- Dimensioni personalizzate.

Documenti
- Schede tecniche e documenti prodotto disponibili in PDF.

Esempio ordine / riferimento
Esempio di riferimento: 11-511-20-100 (altre varianti disponibili per finitura e lunghezza).

Conformità
Conforme alle norme GN 565 / GN 564.

Caratteristiche / specifiche tecniche

• Materiale: profilo di alluminio estruso AlMgSi0,5 F13.
• Finiture: opaca, anodizzata, verniciata nera (RAL 9005), verniciata rossa (RAL 3000), verniciata grigio argento (RAL 9006).
• Filettature disponibili (d1): M6 o M8.
• Larghezza corpo / sezione (l1): 20 mm o 26 mm.
• Lunghezze l2 disponibili: 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 mm.
• Spessore / l3: 13 mm o 17 mm.
• Altezze h1 osservate: 49, 51, 55, 57 mm.
• h2 minimo osservato: 10 mm o 12 mm.
• Raggi r1 osservati: 13 mm o 17 mm.
• Esempi di riferimenti interni: 11-511-20-100, 11-511-20-112, 11-511-20-117, ecc.
• Ergonomia: forma ovale per presa naturale e sicura.
