Sistema di sospensione in alluminio 94-1500-8

in acciaio

Prodotto

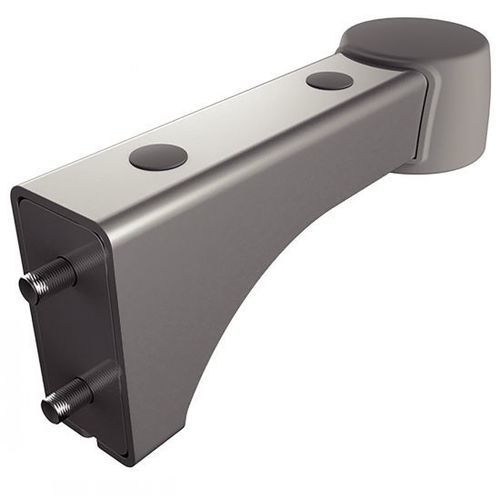

Braccio di supporto per ruota girevole, modello 94-150. Migliora la stabilità e protegge dagli urti; la leggera curvatura consente la rotazione a 360° delle ruote girevoli.

Materiale

• Braccio supporto in acciaio, finitura pellicolata colore alluminio.
• 1 paraurto in plastica TPE, 70 Shore A, grigio (RAL 7042).
• 2 viti ISO 7380 - M8x16 in acciaio zincato.
• 1 vite DIN 7991 - M12x25 in acciaio zincato.
• 2 cappucci in plastica grigia (RAL 7042).

Utilizzo
Il braccio di supporto migliora la stabilità e protegge dagli urti per le ruote girevoli; permette la rotazione a 360° delle ruote.

Montaggio
Il braccio supporto può essere montato lateralmente, trasversalmente o frontalmente. Per il montaggio frontale, il foro centrale del profilo deve essere filettato M8.

Esempio d'ordine
Riferimento: 94-1500-8

Disponibilità / Prezzo
Disponibilità (riferimento 94-1500-8): 4 a 8 giorni.
Prezzo indicato sul sito: NC

Caratteristiche / specifiche tecniche

• Serie / Modello: 94-150
• Funzione: Braccio di supporto per ruota girevole (rotazione 360°)
• Materiale: Acciaio, pellicolato colore alluminio
• Paraurto: 1 x TPE 70 Shore A, grigio (RAL 7042)
• Viteria fornita: 2 x ISO 7380 M8x16 (acciaio zincato), 1 x DIN 7991 M12x25 (acciaio zincato)
• Cappucci: 2 cappucci plastica grigia (RAL 7042)
• Montaggio: laterale, trasversale o frontale (filettatura M8 richiesta per montaggio frontale)
• Esempio riferimento fornitore: 94-1500-8
• Disponibilità indicata: 4 a 8 giorni
• Prezzo indicato: NC
• Forma: I
• Scanalatura: 8
• d1 (mm): 64
• d2: M12
• d3: M8
• l1 (mm): 202
• l2 (mm): 40
• l3 (mm): 170
• l4 (mm): 50
• l5 (mm): 35
• l6 (mm): 185
• l7 (mm): 12
• h1 (mm): 80
• h2 (mm): 45
• h3 (mm): 32
• h4 (mm): 28
• h5 (mm): 40
• h6 (mm): 20
