Elemento di fissaggio per profilati in alluminio 94-200 series

in acciaio zincatodoppioa gomito

Definizione

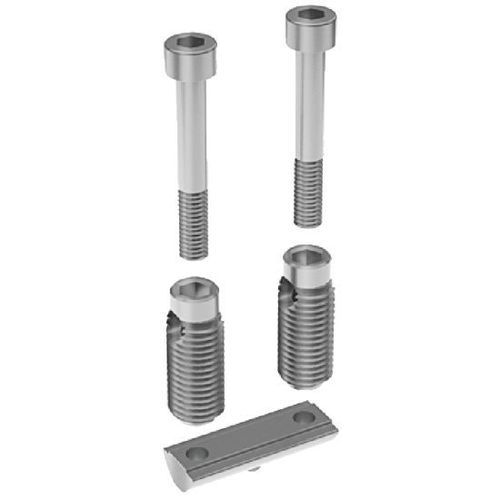

Il fissaggio automatico doppio è un accessorio composto da 2 boccole autofilettanti, 2 viti a testa esagonale incassata e una barra doppia, progettato per assemblare due profili in alluminio ad angolo retto in modo rapido e sicuro.

Materiale

• Acciaio zincato.

Versioni

• Versione doppia: per collegamento a 90° di profili in alluminio forma I.
• Disponibile anche: versione singola (acciaio o inox) per collegamento a 90° di profili forma B o I, e connettore automatico per giunzione testa a testa.

Campo dimensionale
Compatibile con profili dotati di scanalatura da 8 mm.

Utilizzo

• Consente l'assemblaggio rapido e sicuro di due profili in alluminio a 90°.
• Nessuna preparazione o preforatura necessaria grazie alla filettatura autofilettante delle boccole.

Montaggio

• Avvitare le boccole autofilettanti in due scanalature opposte del primo profilo dall'estremità che si appoggerà sul secondo profilo.
• Inserire la barra doppia nella scanalatura del secondo profilo nel punto di connessione.
• Inserire le viti nelle boccole e avvitare sulla barra doppia per assemblare i due profili.

Altre versioni disponibili

• Fissaggio automatico singolo in acciaio o inox (serie 94-200).
• Connettore automatico per giunzione testa a testa in acciaio o inox (serie 94-202).

Esempio d'ordine
EXAMPLE OF ORDER: 94-2003-8-40

Specifiche tecniche

• Serie: 94-200
• Denominazione commerciale: Fissaggio automatico (doppio)
• Funzione: Assemblaggio a 90° di profili in alluminio (forma I)
• Materiale: Acciaio zincato
• Scanalatura compatibile: 8 mm
• Esempi di riferimento: 94-2003-8-40; 94-2003-8-80; 94-2004-8-40; 94-2004-8-80
• Forma profilo compatibile: I (versioni standard / ESD secondo riferimento)
• Profilo (mm): 40 o 80 (secondo riferimento)
• d1 (mm): 12 (secondo riferimento)
• l1 (mm): 31 (secondo riferimento)
• l2 (mm): 26.4 o 66.4 (secondo riferimento)
• s1 (mm): 5
• s2 (mm): 6
• Viti fornite: M6x40
• Uso tipico: assemblaggio rapido di strutture in profili di alluminio senza preparazione meccanica.
• Varianti ed attributi di esempio:
  • 94-2003-8-40 — Standard, Forma I, Scanalatura 8, Profilo 40, d1 = 12 mm, l1 = 31 mm, l2 = 26.4 mm, s1 = 5 mm, s2 = 6 mm, Viti M6x40.
  • 94-2003-8-80 — Standard, Forma I, Scanalatura 8, Profilo 80, d1 = 12 mm, l1 = 31 mm, l2 = 66.4 mm, s1 = 5 mm, s2 = 6 mm, Viti M6x40.
  • 94-2004-8-40 — ESD, Forma I, Scanalatura 8, Profilo 40, d1 = 12 mm, l1 = 31 mm, l2 = 26.4 mm, s1 = 5 mm, s2 = 6 mm, Viti M6x40.
  • 94-2004-8-80 — ESD, Forma I, Scanalatura 8, Profilo 80, d1 = 12 mm, l1 = 31 mm, l2 = 66.4 mm, s1 = 5 mm, s2 = 6 mm, Viti M6x40.
