Elemento di fissaggio per profilati in alluminio 94-200 series

per profilati in alluminioin acciaioin acciaio inossidabile

Definizione

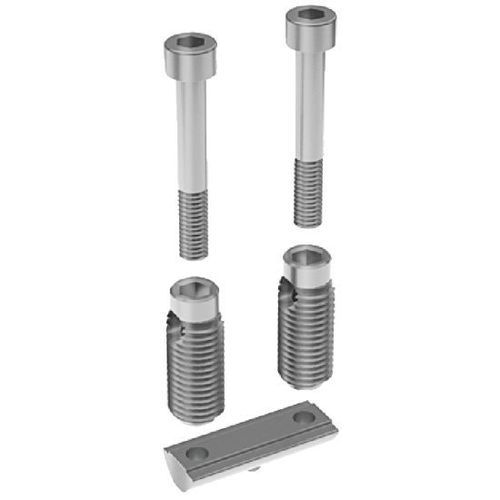

Il fissaggio automatico doppio (serie 94-200) è un accessorio di assemblaggio composto da 2 manicotti autofilettanti, 2 viti con testa esagonale e una barra connettore doppia, progettato per unire due profili in alluminio a 90° in modo rapido e sicuro.

Materiale
- Acciaio zincato.

Versioni

• Versione doppia: connessione a 90° per profili in alluminio di forma I.
• Versione singola disponibile (acciaio o inox) per connessioni a 90° di profili forma B o I.
• Variante per connessione estremità a estremità disponibile.

Gamma dimensionale
- Disponibile per profili con scanalatura da 8 mm.

Applicazione
- Consente di unire due profili in alluminio a 90° in modo solido e rapido.
- Non è necessaria alcuna foratura preventiva grazie alle filettature autofilettanti.

Montaggio

• Avvitare i manicotti autofilettanti in due scanalature opposte del primo profilo dall'estremità che appoggerà sul secondo profilo.
• Scorrere la barra connettore doppia nella scanalatura del secondo profilo nel punto di connessione.
• Inserire le viti nei manicotti e avvitarle sulla barra connettore per assemblare i due profili.

Altre versioni offerte
- Versioni in acciaio o inox disponibili per alcune configurazioni.
- Connettori automatici per giunzioni estremità a estremità disponibili.

Esempio d'ordine
ESEMPIO D'ORDINE: Riferimento 94-2003-8-40

Caratteristiche / specifiche tecniche

• Modello / serie: 94-200
• Forma: I (doppio)
• Scanalatura: 8 mm
• Materiale: Acciaio zincato
• Fissaggio: 2 manicotti autofilettanti + 2 viti testa esagonale + barra connettore doppia
• Montaggio: senza foratura (autofilettanti)
• Varianti disponibili (esempi):
• 94-2003-8-40 — Standard — Profilo 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Vite M6x40 — Tempi indicativi: 4–8 giorni
• 94-2003-8-80 — Standard — Profilo 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Vite M6x40 — Tempi indicativi: 4–8 giorni
• 94-2004-8-40 — ESD — Profilo 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Vite M6x40 — Tempi indicativi: 4–8 giorni
• 94-2004-8-80 — ESD — Profilo 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Vite M6x40 — Tempi indicativi: 4–8 giorni
