Impugnatura filomuro 11-24 seriesper pannelloin ABSa vite
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- filomuro
- Uso previsto
- per pannello
- Materiale
- in ABS
- Altre caratteristiche
- a vite
Descrizione
Presentazione
Materiali
Utilizzo
Montaggio
Ordine
Documentazione & CAD
Caratteristiche tecniche

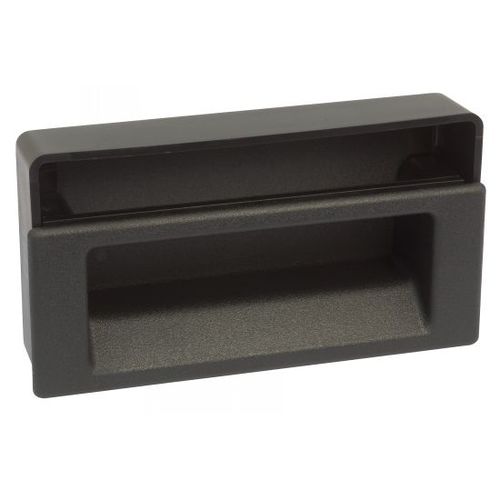

- Maniglia a filo avvitabile, modello 11-24, progettata per montaggio su pannello.
Materiali
- Maniglia e gabbia: ABS nero, finitura semilucida.
- Viti: acciaio zincato brillante (chromato).
Utilizzo
- Indice di infiammabilità: UL94-HB o UL94-VO a seconda della variante.
- Coppia massima di serraggio delle viti: 0,5 N·m.
- Temperatura di esercizio: -50°C a +60°C.
Montaggio
- Preparare il ritaglio del pannello secondo lo schema.
- Inserire la maniglia a filo con la scanalatura rivolta verso la parte superiore dell'apertura.
- Fissare la gabbia alla maniglia dal retro del pannello.
Ordine
- Riferimento d'esempio: 11-240-18.
- Riferimenti disponibili: 11-240-18; 11-240-33; 11-240-48; 11-240-63; 11-245-18; 11-245-33.
Documentazione & CAD
- Scheda prodotto (PDF) disponibile.
- File CAD disponibili per ogni riferimento.
Caratteristiche tecniche
- Modello: 11-24; Serie: 11.
- Materiali: maniglia e gabbia in ABS nero (semilucido); viti in acciaio zincato brillante.
- Infiammabilità: UL94-HB o UL94-VO a seconda della variante.
- Coppia massima di serraggio: 0,5 N·m.
- Temperatura di esercizio: -50°C a +60°C.
- Montaggio: incassato nel pannello; gabbia fissata dal retro.
- Riferimento d'ordine esempio: 11-240-18.
- Riferimenti disponibili e file CAD per variante.
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
