Impugnatura staffa 11-28 series

filomuroper pannelloin poliammide rinforzato con fibra di vetro

Prodotto
Serie 11-28 — maniglia incassata da avvitare per pannelli.

Materiale
- Tecnopolimero (poliammide rinforzata con fibra di vetro), finitura opaca; disponibile in nero (RAL 7021) o bianco (simile a RAL 9002).
- Resistente a solventi, oli, grassi e altri agenti chimici.

Uso / Condizioni operative
- Intervallo di temperatura di esercizio: -30°C a +110°C.

Montaggio
- Preparare il pannello secondo il modello di foratura.
- Rimuovere tutte le bave.
- Inserire la parte frontale della maniglia incassata nel pannello.
- Posizionare la parte posteriore sul retro del pannello e premere fino a innesto completo.
- Fissare con viti autofilettanti.

Aspetto / Varianti
- Opzioni colore: Nero e Bianco.

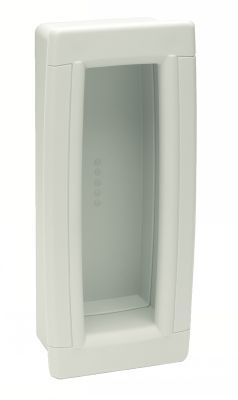

- Le immagini del prodotto mostrano la maniglia in tecnopolimero bianca o nera.

Esempio d'ordine / Riferimenti
ESEMPIO D'ORDINE: Riferimento 11-281-130 (Nero)
ESEMPIO D'ORDINE: Riferimento 11-283-130 (Bianco)

Caratteristiche / specifiche tecniche

• Serie modello: 11-28
• Nome commerciale: Maniglia incassata
• Materiale: Poliammide rinforzata con fibra di vetro (tecnopolimero), opaco
• Colori: Nero (RAL 7021), Bianco (simile a RAL 9002)
• Temperatura di esercizio: -30°C a +110°C
• Montaggio: Da fissare con viti autofilettanti dopo inserimento delle parti anteriore e posteriore nel pannello
• Riferimenti disponibili (esempi): 11-281-130 (Nero), 11-283-130 (Bianco)
• Dimensioni tipiche: l1 = 130 mm; l2 = 100 mm; l3 = 124 mm; l4 = 59 mm; l5 = 48 mm; l6 = 31 mm; l7 = 41 mm; h1 = 29,5 mm; h2 = 3 mm; h3 = 1 a 5 mm
• Forze funzionali: F1 = 3500 N; F2 = 3500 N
• CAD / File 3D: file CAD 3D disponibile (vedere documentazione prodotto)
• Documento tecnico disponibile: scheda tecnica PDF per il modello 11-28
