Impugnatura filomuro 11-22 series

concavaper pannelloin ABS

Nome prodotto / Serie

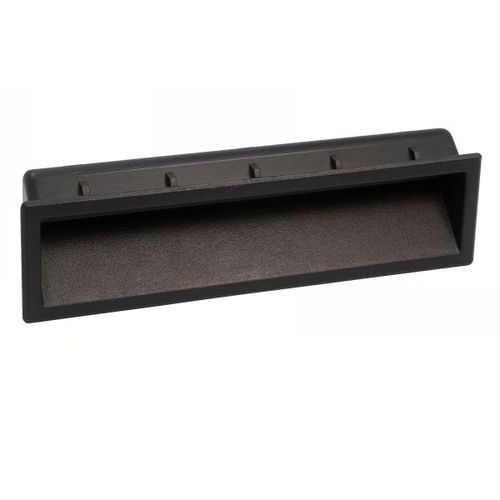

Maniglia a scomparsa a innesto — Serie 11 (Modello 11-22).

Denominazione commerciale
Maniglia affogata a clip (maniglia ad incasso / a filo).

Materiale
ABS, nero, finitura semiopaca.

Uso / Condizioni operative

• Indice di infiammabilità: UL94-HB o UL94-VO (a seconda della referenza).
• Intervallo di temperatura: -50°C a +60°C.

Istruzioni di montaggio

• Preparare il ritaglio nel pannello come illustrato.
• Inserire il bordo superiore dell'apertura sotto la parte superiore della maniglia.
• Scattare la parte inferiore in posizione con un movimento basculante fino al bloccaggio.

Ordine / Varianti
Esempio d'ordine: Referenza-l2 11-220-14-82.
Referenze / varianti disponibili:

• 11-220-14-82
• 11-220-14-127
• 11-220-18-82
• 11-220-18-127
• 11-220-21-82
• 11-220-21-127
• 11-220-25-82
• 11-220-25-127
• 11-225-14-82
• 11-225-14-127
• 11-225-18-82
• 11-225-18-127
• 11-225-21-82
• 11-225-21-127
• 11-225-25-82
• 11-225-25-127

Disponibilità e prezzo

• Indicatori di disponibilità per referenza (es.: D = in magazzino; alcune varianti: 6-8 giorni).
• Prezzo indicato come NC (non comunicato) nella tabella prodotto.

File / Documentazione
Scheda tecnica e PDF prodotto disponibili per il download (PDF specifico per il prodotto presente).

Specifiche tecniche

• Materiale: ABS (nero, semiopaco).
• Infiammabilità: UL94-HB o UL94-VO a seconda della referenza.
• Temperatura di esercizio: da -50°C a +60°C.
• Dimensioni L2 possibili (spessore pannello / dimensione interna): 82 mm o 127 mm a seconda della referenza.
• Dati dimensionali tipici riportati in tabella: l1 ~1.0 / 1.4 / 1.8 / 2.1 mm; l2 82 o 127 mm; l3 = 35.8 mm; l4 = 25.5 mm; l5 = 5 mm; l6 = 17 mm; l7 = 1.8 mm; h1 = 40 mm; r1 = 1 mm; r2 (max) = 1.5 mm.
• Indicatori di prestazione meccanica (esempi): F1 ≈ 1800 N, F2 ≈ 450 N (valori per referenza).
• Principio di fissaggio: inserimento e bloccaggio per incastro/clip nell'area predisposta del pannello.
