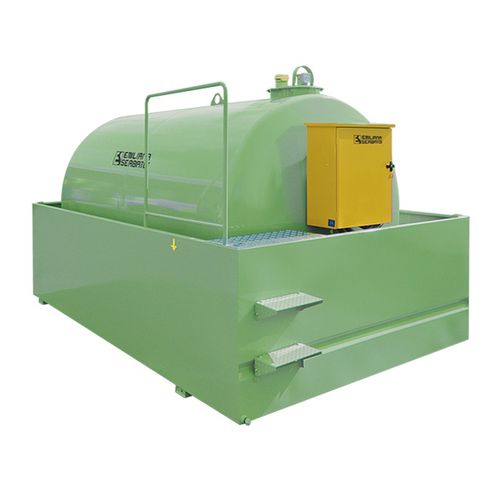

Serbatoio di stoccaggio TF series

per la distribuzioneper dieselin acciaio al carbonio

Sistema di rifornimento costituito da un serbatoio e da un gruppo di pompaggio progettato per erogare il carburante in modo sicuro; il serbatoio è di forma cilindrica orizzontale realizzato con piastre a guscio e testate bombate in acciaio al carbonio qualità S 235 JR secondo la norma UNI EN 10025, elettrosaldato a tenuta stagna (processo di saldatura ad arco sommerso), dotato di supporti antirollio, primerizzato con uno strato antiruggine e rifinito con uno strato di vernice. Capacità disponibili (in litri): 490, 1000, 1300, 2400, 3000, 5000, 6000, 7000, 9000, 10.000, 12.000, 15.000, 20.000. Specifiche tecniche 1. - Serbatoi: Serbatoi cilindrici orizzontali realizzati con piastre a guscio e fondi bombati in acciaio al carbonio qualità S235JR secondo la norma UNI EN 10025, elettrosaldati a tenuta stagna (processo di saldatura ad arco sommerso), dotati di supporti antirollio, primerizzati con uno strato antiruggine e rifiniti con uno strato di vernice verde. I serbatoi vengono consegnati collaudati a pressione e pronti all'uso. I serbatoi sono dotati di: - Chiusino Ø 400 mm completo di guarnizione per l'olio e coperchio a tenuta stagna. - Tappo rapido di riempimento da 3" con serratura. - Valvola meccanica di prevenzione del traboccamento tarata per interrompere il flusso di carburante al 90% della capacità geometrica del serbatoio. - Dispositivo di sfiato con rete antifiamma. - Indicatore meccanico del contenuto del serbatoio a galleggiante con ingranaggio planetario, scala regolabile in cm - Punto di scarico del serbatoio dotato di tappo di sicurezza per la manutenzione e la pulizia ordinaria. - Punto di aspirazione dotato di valvola di non ritorno, filtro e valvola a sfera. - Punto di messa a terra equipotenziale. 2. - Bacino di contenimento: Realizzato in lamiera di acciaio al carbonio, telaio di base autoportante progettato per essere imbullonato ai supporti del fondo del serbatoio
