Ripetitore di rete S10I

di corrente

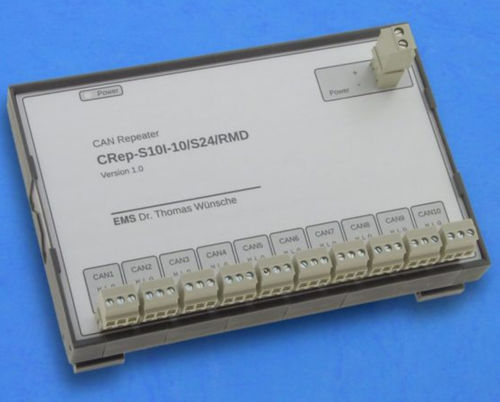

Descrizione Il compatto ripetitore CAN CRep S10I trasmette e amplifica i segnali trasparenti al protocollo CAN. Ciascuna delle dieci connessioni CAN ha il comportamento fisico di un singolo nodo del bus. CRep S10I permette una progettazione flessibile della topologia di rete e offre un supporto speciale per reti strutturate a stella. Inoltre sono supportate le strutture ad albero e le lunghe linee di stub. Attraverso la possibilità di utilizzare la struttura di rete che si adatta meglio all'applicazione si può raggiungere una riduzione dei costi di installazione. La massima velocità di trasmissione dati nelle reti CAN, in funzione dei ritardi di propagazione del segnale, può essere aumentata, se si utilizza il CRep S10I per migliorare la struttura della rete. Un aumento del numero massimo di nodi in una rete CAN può essere raggiunto dividendo la rete in sottoreti collegate con CRep S10I. Ogni sottorete rende possibile il numero di nodi CAN consentito dalla corrente di uscita dei driver. Laddove i segnali CAN devono essere trasmessi su lunghe distanze, il CRep S10I può essere utilizzato per il condizionamento del segnale. La capacità di staccare i segmenti errati dal resto del sistema CAN riduce l'impatto sui segmenti del bus intatti per gli errori più comuni. Tutti i canali CAN sono separati galvanicamente l'uno dall'altro e dall'alimentazione. La presenza di alimentazione è indicata da un LED. Ogni canale CAN è dotato di un LED che indica che questo canale ha generato un messaggio CAN. Caratteristiche speciali Ripetitore CAN CRep S10I Ripetitore CAN trasparente di protocollo 10 canali CAN Basso ritardo di propagazione Separazione galvanica tra i canali CAN e l'alimentazione elettrica Interfaccia bus compatibile ISO 11898 Distacco dei segmenti di bus bloccati dominanti Montabile su rotaia
