Ripetitore di rete S4

di corrente

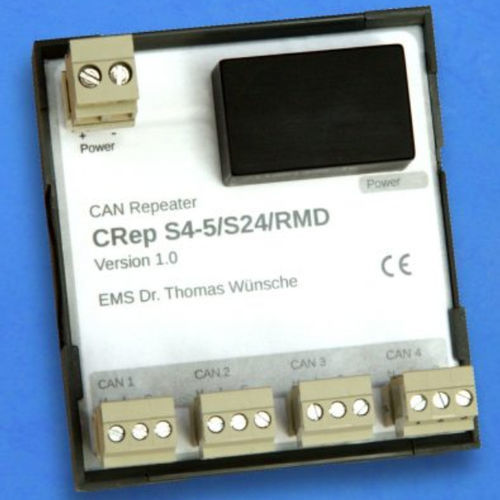

Il compatto ripetitore CAN CRep S4 trasmette e amplifica i segnali trasparenti al protocollo CAN. Ciascuna delle quattro connessioni CAN ha il comportamento fisico di un singolo nodo del bus. Il CRep S4 permette una progettazione flessibile della topologia di rete e offre un supporto speciale per reti strutturate a stella. Inoltre sono supportate strutture ad albero e lunghe linee di stub. Attraverso la possibilità di utilizzare la struttura di rete che si adatta meglio all'applicazione si può raggiungere una riduzione dei costi di installazione. La massima velocità di trasmissione dati nelle reti CAN, a seconda dei ritardi di propagazione del segnale, può essere aumentata, se si utilizza il CRep S4 per migliorare la struttura della rete. Un aumento del numero massimo di nodi in una rete CAN può essere raggiunto dividendo la rete in sottoreti collegate con CRep S4. Ogni sottorete rende possibile il numero di nodi CAN consentito dalla corrente di uscita dei driver. Laddove i segnali CAN devono essere trasmessi su lunghe distanze, il CRep S4 può essere utilizzato per il condizionamento del segnale. La capacità di staccare i segmenti errati dal resto del sistema CAN riduce l'impatto sui segmenti del bus intatti per gli errori più comuni. La presenza di potenza è indicata da un LED. Inoltre ogni canale CAN è dotato di un LED che indica che questo canale ha generato un messaggio CAN quando il LED è acceso. Caratteristiche speciali Ripetitore CAN CRep S4 Ripetitore CAN trasparente di protocollo 4 canali CAN Basso ritardo di propagazione Interfaccia bus compatibile ISO 11898 Distacco dei segmenti di bus bloccati dominanti Montabile su rotaia
