Vibratore azionato a motore AVMU series

elettricorotativoper pezzi in calcestruzzo

Panoramica del prodotto

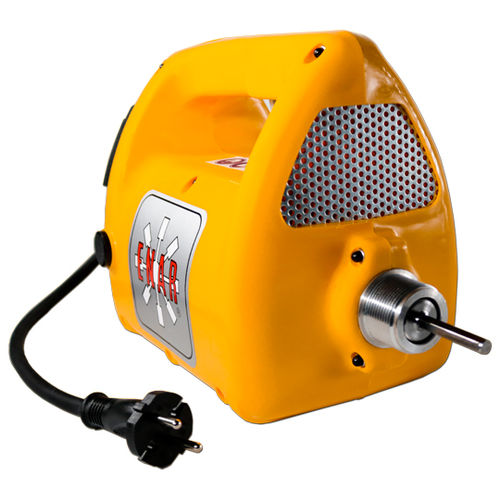

Il AVMU è un vibratore elettrico portatile monofase progettato per cantieri che richiedono elevata mobilità e facile manipolazione. È adatto alla vibrazione del calcestruzzo in fondazioni, pareti, colonne e altri elementi strutturali in interventi di ristrutturazione o in lavori di piccola e media entità.

Albero TAX
L'albero di trasmissione TAX è adatto alle punte AX di diametro maggiore; presenta rinforzo a rete e una striscia interna in acciaio. Le estremità sono rivulcanizzate e rinforzate per un collegamento duraturo alla punta.

• Rinforzo a rete e striscia interna in acciaio
• Estremità rivulcanizzate e rinforzate

Albero TAXE
L'albero TAXE è previsto per punte di dimensioni ridotte (AX25 e AX32) e offre protezione aggiuntiva nella giunzione con la punta.

Punta AX (Poker AX)
La punta AX è una punta eccentrica sovradimensionata con punta in acciaio temprato, progettata per una compattazione efficace del calcestruzzo. Dotata di quattro cuscinetti lubrificati a olio e doppia tenuta per limitare l'ingresso di acqua.

• Quattro cuscinetti lubrificati a olio
• Doppia tenuta per prevenire l'ingresso d'acqua

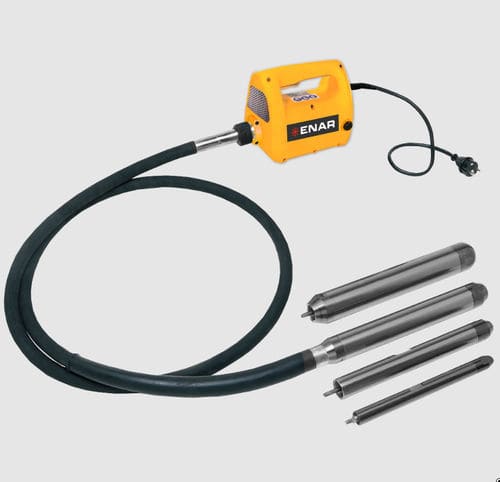

Personalizza AVMU

• Motore AVMU: modelli disponibili AVMU 230V e AVMU 115V
• Opzioni albero (TAX / TAXE): lunghezze da 0,6 m fino a 6 m; tipo di trasmissione TAX o TAXE
• Punte AX disponibili: AX 25, AX 32, AX 40, AX 45, AX 48, AX 58

Caratteristiche tecniche — Motore AVMU
AVMU 230V | AVMU 115V
DIMENSIONI: 354 x 150 x 205 mm | 354 x 150 x 205 mm
FREQUENZA: 50‑60 Hz | 50‑60 Hz
POTENZA: 2.300 W | 1.800 W
GIRI (r.p.m): 18.000 | 18.000
TENSIONE: 230 V | 115 V
PESO: 5 kg | 5 kg

Caratteristiche tecniche — Albero TAX (panoramica)
TAXE 0,6 | TAX 1 | TAXE 1 | TAX 1,5 | TAXE 1,5 | TAX 2 | TAXE 2 | TAX 3 | TAXE 3 | TAX 4 | TAXE 4 | TAX 5 | TAXE 5 | TAX 6 | TAXE 6
PUNTA ASSOCIATA: AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32
LUNGHEZZA: 0,6 m | 1 m | 1 m | 1,5 m | 1,5 m | 2 m | 2 m | 3 m | 3 m | 4 m | 4 m | 5 m | 5 m | 6 m | 6 m
TIPO TRASMISSIONE: TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE
PESO: 2,6 kg | 3 kg | 3 kg | 3,5 kg | 3,5 kg | 4 kg | 4 kg | 5 kg | 5 kg | 6 kg | 6 kg | 7 kg | 7 kg | 8 kg | 8 kg

Caratteristiche tecniche — Punta AX (panoramica)
AX 25 | AX 32 | AX 40 | AX 45 | AX 48 | AX 58
TRASMISSIONE ASSOCIATA: TAXE‑TDXE | TAXE‑TDXE | TAX‑TDX | TBX‑TDX | TAX‑TDX | TAX‑TDX
DIAMETRO: 25 mm | 32 mm | 40 mm | 45 mm | 48 mm | 58 mm
LUNGHEZZA: 285 mm | 366 mm | 335 mm | 325 mm | 335 mm | 344 mm
m3/h: 10 | 14 | 17 | 25 | 28 | 35
GIRI (r.p.m): 14.000 | 13.750 | 13.500 | 9.000 | 12.500 | 12.000
PESO: 0,8 kg | 1,7 kg | 2,2 kg | 3 kg | 3,2 kg | 4,5 kg

Applicazioni
Il AVMU è indicato per operazioni di vibrazione del calcestruzzo laddove siano richieste mobilità e facilità di manovra: fondazioni, pareti, colonne ed elementi strutturali in ristrutturazioni o cantieri di piccola/media dimensione. Design compatto, tracolla e interruttore integrato lo rendono adatto a spazi ristretti.

Specifiche tecniche

• Vibratore per calcestruzzo elettrico portatile, monofase
• Peso motore: 5 kg
• Potenza motore: 2.300 W (230 V) / 1.800 W (115 V)
• Velocità motore: 18.000 r.p.m.
• Dimensioni motore: 354 x 150 x 205 mm
• Frequenza: 50‑60 Hz
• Diametri punte disponibili: 25, 32, 40, 45, 48, 58 mm
• Lunghezze albero: da 0,6 m a 6 m
• Tipi di trasmissione: TAX (per punte più grandi) e TAXE (per punte più piccole)
• Caratteristiche: cavo di collegamento rinforzato, carter ad alta resistenza, tracolla, interruttore integrato nella impugnatura, filtro aria posteriore, sostituzione agevole delle spazzole dall’esterno
