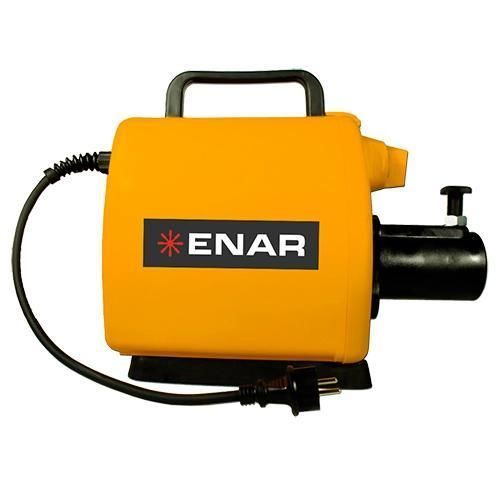

Motore monofase VPA-H series

trifase115 Vcon frizione

Panoramica
Il VPA-H è un motore vibrante elettrico progettato per azionare aghi pendolari e il sistema pendolare TNR-H in cantieri che richiedono potenza, affidabilità e adattabilità. Disponibile in versioni monofase e trifase, supporta diverse combinazioni di diametro ago e lunghezza trasmissione.

Caratteristiche principali

• Motore trifase con frizione (disponibile anche in monofase).
• Motore a doppio isolamento.
• Progettazione idonea per impieghi intensivi in cantiere.
• Carcassa protettiva contro urti e schizzi; pulizia agevole.
• Progettato per ridotta manutenzione.

Gamma ANR / TNR — punti salienti

• Frequenza di rotazione dell'albero: 3.000 giri/min.
• Sistema pendolare: fino a 12.000 giri/min sulla punta dell'ago.
• Compatibile con unità motrici elettriche, diesel e a benzina (a seconda della configurazione).

Applicazioni
Soluzione di azionamento per aghi pendolari impiegata per la compattazione del calcestruzzo e la vibrazione delle casseforme in cantiere, indicata per appaltatori, flotte a noleggio e stabilimenti di prefabbricazione che richiedono scambiabilità e prestazioni costanti.

Vantaggi

• DURATA: motorizzazione dimensionata per cicli di lavoro prolungati.
• VERSATILITÀ: più tensioni e combinazioni ago/trasmissione disponibili.
• CARCASSE PROTETTIVE: riducono i fermi proteggendo il motore da urti e schizzi di calcestruzzo.
• BASSA MANUTENZIONE: ridotto fabbisogno di ricambi e interventi periodici.

Tabella tecnica - Motore VPA-H
VPAM-H 230V | VPAME-H 115V
DIMENSIONI: 440 x 190 x 340 mm | 440 x 190 x 340 mm
FREQUENZA: 50 Hz | 50 Hz
POTENZA: 1,5 cv | 1,5 cv
MODELLO: VPAM-H 230V | VPAME-H 115V
GIRI (giri/min): 3000 | 3000
TENSIONE: 230V ~ 1 | 115V ~ 1
PESO: 12 kg | 12 kg

Tabella tecnica - TNR-H + ANR
Varianti: TNR-H 6-25 + ANR 25 | TNR-H 6-38 + ANR 38 | TNR-H 6-48 + ANR 48 | TNR-H 6-58 + ANR 58 | TNR-H 6-70 + ANR 70 | TNR-H 4-25 + ANR 25 | TNR-H 4-38 + ANR 38 | TNR-H 4-58 + ANR 58 | TNR-D 4-70 + ANR 70
DIAMETRO: 25 mm | 38 mm | 48 mm | 58 mm | 70 mm | 25 mm | 38 mm | 58 mm | 70 mm
LUNGHEZZA: 6 m | 6 m | 6 m | 6 m | 6 m | 4 m | 4 m | 4 m | 4 m

Specifiche tecniche

• Dimensioni motore: 440 x 190 x 340 mm.
• Frequenza: 50 Hz.
• Potenza: 1,5 cv.
• Giri motore: 3.000 giri/min.
• Tensioni disponibili: 230V ~ 1 e 115V ~ 1.
• Peso motore: 12 kg.
• Rotazione albero: 3.000 rpm; sistema pendolare: fino a 12.000 rpm sulla punta dell'ago.
• Diametri TNR-H + ANR: 25, 38, 48, 58, 70 mm; lunghezze: 4 m e 6 m.
