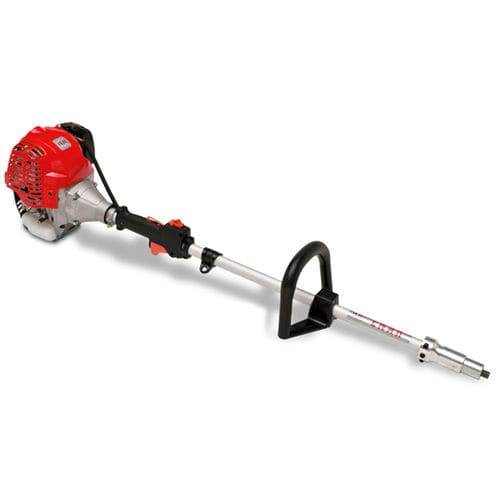

Vibratore con motore a combustione VIB-BAR

a benzinacon contrappesiper pezzi in calcestruzzo

Panoramica
Il VIB-BAR è un vibratore eccentrico portatile alimentato a benzina, composto da unità motore, albero flessibile TBX e asta eccentrica AX per la vibrazione interna del calcestruzzo.

Caratteristiche principali

• Frizione centrifuga per un avviamento controllato.
• Collegamento dell'albero rapido e semplice.

Albero TBX
L'albero flessibile TBX, consigliato con l'asta AX 45, integra un rinforzo esterno a nastro d'acciaio per aumentare la resistenza.

• Rinforzo a rete con nastro interno in acciaio.
• Rinforzo esterno a nastro d'acciaio.

Asta AX
Le aste AX sono aste eccentriche sovradimensionate con punta in acciaio temprato, progettate per funzionamento continuo.

• Quattro cuscinetti lubrificati ad olio.
• Doppia tenuta per limitare l'ingresso d'acqua.

Applicazioni
Progettato per cantieri senza alimentazione elettrica, il VIB-BAR garantisce autonomia e ampia libertà di movimento per la vibrazione interna del calcestruzzo, particolarmente adatto a lavori orizzontali e posizioni confinate o remote.

Vantaggi

• SENZA SPINE — Il motore a benzina elimina la necessità di collegamento elettrico.
• MOBILITÀ — Compatto e portatile per uso in cantieri isolati o non elettrificati.
• LAVORI ORIZZONTALI — Imbracatura ed equilibrio ottimizzati per le operazioni di consolidamento orizzontale.

Caratteristiche tecniche — Motore VIB-BAR
CILINDRATA: 35,8 cc
ALIMENTAZIONE: Benzina
LUNGHEZZA TOTALE (con albero): 2,5 m
MOTORE: HONDA GX 35 4T
POTENZA: 1,6 cv
PESO (unità motore): 6 kg

Caratteristiche tecniche — Albero TBX
ASTA ASSOCIATA: AX 45
LUNGHEZZA: 0,5 m
PESO: 2 kg

Caratteristiche tecniche — Asta AX 40-45
TRASMISSIONE ASSOCIATA: AX 45 = TBX-TDX, AX 40 = TAX-TDX
DIAMETRO: AX 45 = 45 mm, AX 40 = 40 mm
LUNGHEZZA: AX 45 = 325 mm, AX 40 = 335 mm
PORTATA (m³/h): AX 45 = 25, AX 40 = 17
GIRI (g/min): AX 45 = 9000, AX 40 = 13500
PESO: AX 45 = 3 kg, AX 40 = 2,2 kg

Caratteristiche / specifiche tecniche

• Nome prodotto: VIB-BAR
• Modello: VIB-BAR
• Cilindrata motore: 35,8 cc
• Alimentazione: Benzina
• Lunghezza totale (con albero): 2,5 m
• Modello motore: HONDA GX 35 4T
• Potenza motore: 1,6 cv
• Peso unità motore: 6 kg
• Albero TBX — asta associata: AX 45
• Lunghezza TBX: 0,5 m
• Peso TBX: 2 kg
• Diametro asta AX 45: 45 mm
• Diametro asta AX 40: 40 mm
• Lunghezza asta AX 45: 325 mm
• Lunghezza asta AX 40: 335 mm
• Portata indicativa (AX 45 / AX 40): 25 m³/h / 17 m³/h
• Giri (AX 45 / AX 40): 9000 g/min / 13500 g/min
• Peso asta AX 45: 3 kg
• Peso asta AX 40: 2,2 kg
