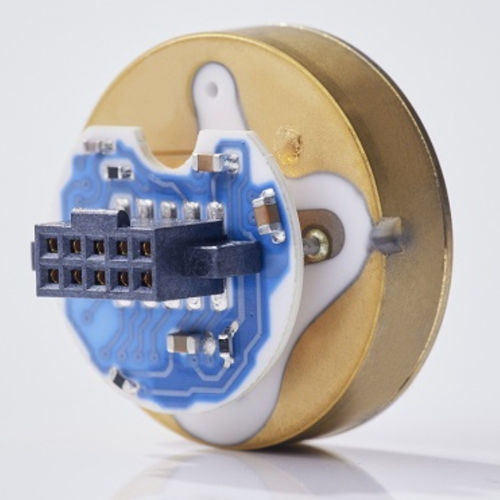

Cella di carico a compressione Ceracore USC30

a bottonecapacitivadigitale

Panoramica del prodotto
La cella di misura ceramica capacitiva Ceracore USC30 viene impiegata come elemento sensore in strumenti di misura della pressione e in soluzioni su misura di Endress+Hauser. Fornisce una piattaforma di misura stabile e configurabile per il controllo di processo su differenti fluidi e condizioni operative.

Ceracore USC30 in sintesi

• Connessione attiva di brasatura metallica brevettata tra elemento di base del sensore e membrana.
• Pronto all'uso: preconfigurato in fabbrica (smorzamento, turn-down, campo di misura), linearizzato e compensato in temperatura.
• Campi di misura standard da 0 … 100 mbar a 0 … 100 bar.
• Opzioni di uscita: analogica (ratiometrica, assoluta), digitale (SPI, UART) o combinata.
• Ceramica ad alta purezza (99,9% Al2O3) per neutralità chimica e resistenza ai mezzi.
• Configurabile dal cliente per esigenze applicative specifiche.

Caratteristiche principali

• Diametro esterno: 17,5 mm.
• Campi di misura standard 0 … 100 mbar a 0 … 100 bar.
• Connessione brevettata a brasatura attiva metallica tra elemento di base e membrana.
• Rivestimento metallico dell'elemento di base del sensore per ridurre la sensibilità all'installazione.
• Ceramica ad alta purezza (99,9% Al2O3); cella di misura asciutta (senza oli); resistente al vuoto.
• Elevata resistenza a sovraccarichi; uscita linearizzata e compensata in temperatura.

Interfacce di comunicazione

• Segnale di uscita analogico
  • Ratiometrico
  • Assoluto
• Segnale di uscita digitale
  • SPI
  • UART
• Uscite digitali e analogiche combinabili.
• Uscita di commutazione.
• Uscita temperatura.

Configurazione specifica per l'applicazione

• Sensore preconfigurato in fabbrica (smorzamento, turn-down, campo di misura, ecc.).
• Frequenza di misura regolabile per ottimizzare risoluzione e consumo energetico.
• Possibilità di configurazione lato cliente.
• Possibile uscita dei segnali di pressione e temperatura.
• Consumo < 1,6 mA.

Sicurezza

• Cella di misura autoverificabile per una maggiore sicurezza.
• Comunicazione tramite protocolli sicuri.
• Ridotta sensibilità all'installazione.
• Omologazioni disponibili, ad es. ATEX.
• Conforme RoHS; materiali elencati FDA.

Ulteriori informazioni
Documentazione tecnica (TI) e brochure prodotto disponibili per USC30.

Specifiche tecniche

• Modello: Ceracore USC30; diametro esterno 17,5 mm.
• Campi di misura: 0 … 100 mbar a 0 … 100 bar (campi standard).
• Tecnologia del sensore: cella di misura ceramica capacitiva, ceramica ad alta purezza (99,9% Al2O3).
• Costruzione: connessione brevettata a brasatura attiva metallica tra elemento di base e membrana; rivestimento metallico per ridurre la sensibilità all'installazione.
• Funzionamento: cella di misura asciutta (senza olio), resistente al vuoto, elevata resistenza ai sovraccarichi.
• Uscita: linearizzata e compensata in temperatura; analogica (ratiometrica, assoluta), digitale (SPI, UART), uscite combinate; uscita di commutazione; uscita temperatura.
• Configurazione: preconfigurata in fabbrica (smorzamento, turn-down, campo di misura), configurabile dal cliente; frequenza di misura regolabile.
• Consumo: < 1,6 mA.
• Omologazioni e conformità: ATEX (esempio), RoHS, materiali elencati FDA.
