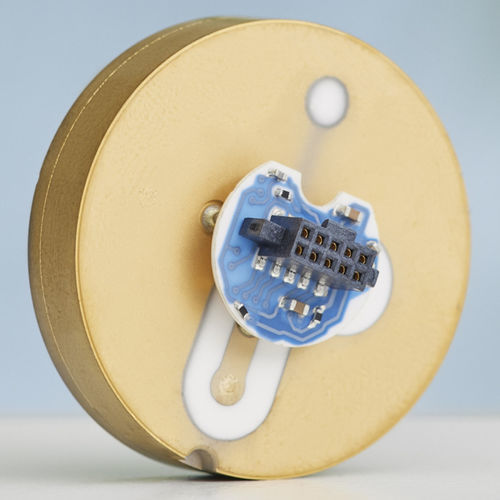

Cella di carico a compressione Ceracore USC70

tipo travecapacitivadigitale

Panoramica
Il cuore degli strumenti di pressione, la cella di misura ceramica capacitiva Ceracore garantisce un controllo di processo economico, affidabile e sicuro in milioni di manometri Endress+Hauser e in applicazioni specifiche per il cliente. La cella Ceracore offre prestazioni eccellenti, adattamenti flessibili all'applicazione e configurazione specifica per misure sicure e stabilità nel tempo.

Ceracore USC70 in sintesi

• Diametro esterno: 32,4 mm
• Campi di misura standardizzati da 0 … 100 mbar a 0 … 40 bar
• Connessione attiva saldata metallica brevettata tra elemento base del sensore e membrana
• Rivestimento metallico dell'elemento base per migliore compatibilità EMC e minore sensibilità all'installazione
• Realizzata in ceramica ad alta purezza (99,9% Al2O3) per eccellente resistenza chimica
• Design a secco (nessun olio per la trasmissione della pressione) — resistente al vuoto
• Alta resistenza ai sovraccarichi
• Uscita linearizzata e compensata in temperatura

Caratteristiche principali

• Tecnologia brevettata – Connessione attiva saldata metallica tra elemento base e membrana
• Pronta all'uso – Preimpostata in fabbrica (attenuazione, turn-down, campo di misura), linearizzata e compensata in temperatura
• Campi di misura standardizzati – Da 100 mbar a 40 bar per ampia applicabilità
• Comunicazione versatile – Uscite analogiche (ratiometriche, assolute), digitali (SPI, UART) o combinate
• Ampia compatibilità chimica – Al2O3 99,9% resistente a numerosi mezzi di processo
• Configurabile dal cliente – Configurabile in base ai requisiti applicativi

Interfacce di comunicazione

• Segnale di uscita analogico
  • Ratiometrico
  • Assoluto
• Segnale di uscita digitale
  • SPI
  • UART
• Uscite digitale e analogica combinabili
• Uscita di commutazione
• Uscita temperatura

Configurazione specifica per l'applicazione

• Sensore preconfigurato in fabbrica (smorzamento, turn-down, campo di misura, linearizzazione, compensazione termica)
• Frequenza di misura regolabile per ottimizzare risoluzione e consumo energetico
• Possibilità di configurazione lato cliente
• Uscita dei segnali di pressione e temperatura possibile
• Consumo <1,6 mA

Sicurezza

• Cella di misura auto-monitorata per massima sicurezza
• Comunicazione tramite protocolli sicuri
• Approvazioni: ATEX
• Conformità: RoHS
• Materiali elencati FDA

Specifiche tecniche

• Modello: Ceracore USC70
• Diametro esterno: 32,4 mm
• Campi di misura: standardizzati da 0 … 100 mbar a 0 … 40 bar
• Principio di misura: cella di misura ceramica capacitiva
• Materiale: ceramica ad alta purezza (99,9% Al2O3)
• Costruzione: cella di misura a secco (nessun olio per la trasmissione della pressione) — resistente al vuoto
• Tecnologia di collegamento: connessione attiva saldata metallica brevettata tra elemento base e membrana
• Elemento base del sensore: rivestimento metallico per migliore compatibilità EMC e minore sensibilità di installazione
• Uscita: uscita pressione linearizzata e compensata in temperatura; uscita temperatura opzionale
• Uscite analogiche: ratiometriche, assolute
• Uscite digitali: SPI, UART; digitali e analogiche combinabili
• Altre uscite: uscita di commutazione
• Preconfigurazione di fabbrica: smorzamento, turn-down, campo di misura, linearizzazione e compensazione termica
• Frequenza di misura regolabile (risoluzione / consumo)
• Consumo: <1,6 mA
• Prestazioni: alta resistenza ai sovraccarichi
• Sicurezza/approvazioni: auto-monitoraggio, protocolli di comunicazione sicuri, approvazione ATEX, conformità RoHS, materiali elencati FDA
