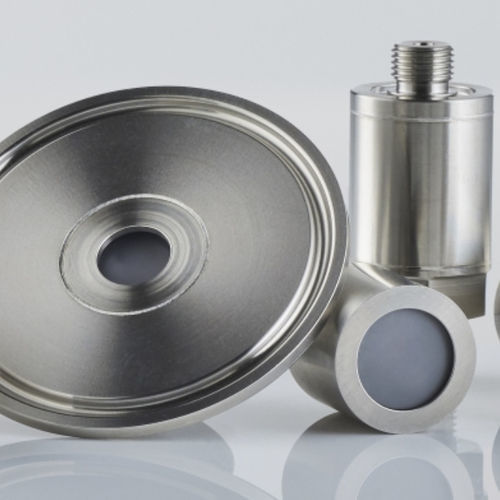

Trasduttore di pressione capacitivo Ceracore UTC30

ceramicadigitaleanalogico

Breve descrizione
Sfruttate la cella di misura ceramica nel vostro trasduttore di pressione su misura. Il sensore ceramico può essere combinato con elettronica personalizzata, forma dell'involucro, connessione di processo e collegamento elettrico. Il design modulare consente di creare una prima configurazione tramite un configuratore e successivamente sviluppare il trasduttore finale insieme al produttore.

Ceracore UTC30 in sintesi

• Dimensioni contenute
  La cella ceramica può essere integrata in trasduttori di pressione con dimensioni compatte (diametro a partire da 22 mm).
• Campi di misura standardizzati
  Campi da 100 mbar a 100 bar per un'applicabilità flessibile.
• Elevata resistenza alle sovracorrenti
  Adatto ad applicazioni che richiedono alta resistenza alle sovracorrenti.
• Eccellente stabilità a lungo termine
  La ceramica ad alta purezza (99,9 % Al2O3) rende il sensore altamente resistente e chimicamente neutro rispetto a vari fluidi di processo.
• Comunicazione versatile
  Segnali di uscita: analogici (tensione o corrente) e digitali (SPI, UART).
• Progettazione modulare
  La cella di misura può essere combinata con design di involucro specifici per il cliente.

Applicazione
Trasduttore di pressione per la misura della pressione di fluidi liquidi e gassosi.

Caratteristiche
Sensore ceramico capacitivo a secco realizzato in ceramica ad alta purezza (99,9 % Al2O3), basato sulla cella di misura USC30.

Vantaggi

• Elevata resistenza alle sovracorrenti
• Eccellente stabilità a lungo termine
• Elevata resistenza alla corrosione
• Campi assoluti e relativi da 0…0,1 bar a 0…100 bar
• Effetti di installazione ridotti tramite AVT ottimizzata
• Processi di produzione automatizzati
• Regolazione in fabbrica di zero e span
• Tooling kits: pacchetti software preconfigurati e kit elettronici per integrazione rapida e semplice nei sistemi cliente

Adattamento al processo
Scelta tra varianti di collegamento di processo comuni (incluse versioni igieniche) e diverse guarnizioni. Sistema aperto e modulare che permette la variabilità del retro del modulo e versioni adatte all'incapsulamento. La forma esterna del trasduttore è liberamente progettabile in modo che il trasduttore finito si integri nel prodotto del cliente.

Collegamento elettrico
Varie opzioni di connessione (connettore/cavo) e selezione dei segnali di uscita: uscita in tensione o corrente oltre a segnali digitali (SPI, UART). Uscite opzionali per temperatura e commutazione.

Campo di misura
Campi di pressione da 100 mbar a 100 bar per pressione assoluta o relativa. Numerosi campi standardizzati all'interno di 100 bar sono disponibili. Campi personalizzati regolabili. Le prestazioni della cella vengono adattate alle esigenze dell'applicazione.

Opzionale
Certificazione componente ATEX/IECEx, idoneità per applicazioni igieniche nonché per applicazioni soggette a verifica e MID. Selezione di protocolli di collaudo finali, certificati e documentazione aggiuntiva possibile.

Ulteriori informazioni
Brochure: Sensori e componenti su misura (PDF). Informazioni tecniche e schede tecniche disponibili.

Caratteristiche / Specifiche tecniche

• Base modello: Ceracore UTC30 (basato sulla cella USC30)
• Principio di misura: A secco, capacitivo
• Materiale della cella: Ceramica ad alta purezza (99,9 % Al2O3)
• Campi: 0…0,1 bar a 0…100 bar (assoluto e relativo)
• Campi standard: 100 mbar a 100 bar (diversi campi preconfigurati disponibili)
• Forma meccanica: Integrazione compatta possibile (diametro a partire da 22 mm)
• Comunicazione / uscita: Analogica (tensione, corrente), Digitale (SPI, UART)
• Uscite opzionali: Uscita temperatura e di commutazione
• Connessioni di processo: Tutte le varianti comuni, incluse versioni igieniche e diverse guarnizioni
• Certificazioni: ATEX / IECEx possibile; adatto per applicazioni igieniche, soggette a verifica e MID
• Taratura: Regolazione in fabbrica di zero e span
• Vantaggi prodotto: Elevata resistenza alle sovracorrenti, eccellente stabilità a lungo termine, elevata resistenza alla corrosione
• Consegna / Integrazione: Cella modulare, tooling kits (software, kit elettronici) per l'integrazione
