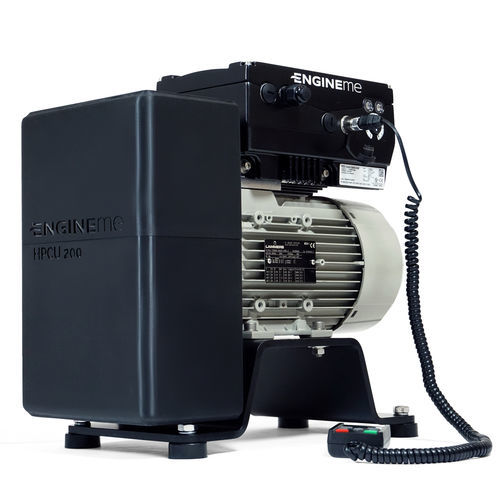

Gruppo di pompaggio ad alta pressione HPCU 200

a pistonead acquaper nafta

L'unità di erogazione ad alta pressione HPCU 200 consente di modulare e convogliare un liquido fornito con una pre-pressione di circa 2-4 bar fino a una pressione di 200 bar. Il sistema comprende un motore elettrico con convertitore di frequenza, un dispositivo di montaggio integrato per il riduttore e una o, a scelta, due pompe ad alta pressione (HPPx1 o HPPx2). La versione base dell'HPCU è dotata di un tubo flessibile per l'ingresso a bassa pressione (interfaccia 2) e di un collegamento per la linea ad alta pressione (interfaccia 3). La portata è regolabile liberamente tramite la velocità del motore elettrico. L'impostazione può essere effettuata durante il funzionamento tramite l'unità di controllo portatile o il software del PC (interfaccia 1). È possibile anche la programmazione tramite PLC per l'impostazione automatica del punto di lavoro. L'HPCU 200 Basic è facile da trasportare e può essere utilizzato in una rete elettrica a 230 V / 50 Hz o negli Stati Uniti con una rete elettrica a 240 V; 3 fasi; 3 fili. La portata desiderata dipende dalla velocità dell'albero della pompa. Poiché l'albero del motore elettrico è accoppiato all'albero della pompa tramite un riduttore con un rapporto di trasmissione fisso, la portata volumetrica viene impostata tramite la velocità del motore elettrico o del suo convertitore di frequenza. Il rapporto standard è i = 1 (n_motore / n_pompa). Nel funzionamento a 230V / 50 Hz, la velocità del motore elettrico è limitata a circa 2.880 giri/min. Su richiesta è possibile selezionare un rapporto di trasmissione diverso, ad esempio per ottenere velocità più elevate della pompa e quindi portate maggiori. La specificazione della velocità target può essere facilmente eseguita con un dispositivo portatile o, in alternativa, controllata via software con un PC o un PLC.
