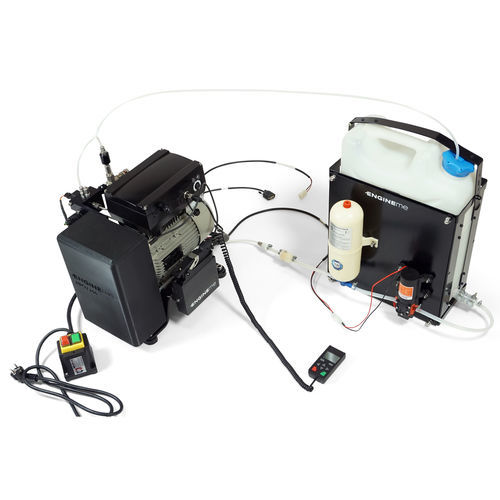

L'HPCU 200 INJECTION è stato progettato come sistema pronto all'uso per la ricerca e lo sviluppo di componenti del sistema di iniezione. Consente l'alimentazione idraulica e il controllo elettronico di un sistema di iniezione con un massimo di quattro iniettori. Include un'unità di controllo motore (ECU) programmabile che può essere utilizzata anche sui motori a combustione.
Il regime del motore, la pressione di iniezione, la durata e il tempo possono essere impostati liberamente mediante una mappa. Come nel caso del funzionamento su un motore a combustione interna, la velocità corrente e la posizione dell'angolo dell'albero del sistema vengono registrate per consentire una precisa temporizzazione del processo di iniezione. Il comportamento del sistema di iniezione può essere esaminato in punti di funzionamento fissi (velocità costante) o in funzionamento transitorio (passaggio attraverso un intervallo di velocità). In collegamento con un accumulatore di pressione, è anche possibile eseguire processi di iniezione in pressione statica. Il sistema è facile da trasportare e può funzionare in una rete elettrica a 230 V / 50 Hz o negli Stati Uniti con una rete elettrica a 240 V; 3 fasi; 3 fili.
L'unità di trasporto ad alta pressione (HPCU) consente di modulare e trasportare un liquido fornito con una pre-pressione di circa 2-4 bar fino a una pressione di 200 bar. Il sistema comprende un motore elettrico con convertitore di frequenza e un dispositivo di montaggio integrato per il riduttore e la pompa ad alta pressione (HPP). La versione base dell'HPCU è dotata di un raccordo per il tubo di ingresso della bassa pressione e di un raccordo per la linea di alta pressione.
Il liquido trasportato con l'HPCU può entrare in contatto con i seguenti materiali di tenuta e di linea:
Acciai inossidabili: 1.4305, 1.4310, 1.4404, 1.4021
Rivestimenti: strato anodizzato, strato di nichel
---
