Accumulatore a diaframma AM

ad azotoin acciaio al carbonioidropneumatico

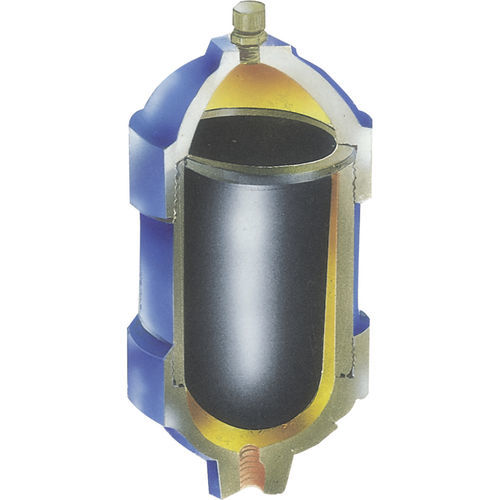

Un accumulatore idro-pneumatico è un dispositivo utilizzato specificamente per lo stoccaggio di liquidi sotto pressione. Poiché i liquidi sono incomprimibili, questo obiettivo viene raggiunto sfruttando la comprimibilità dei gas. *Nel guscio dell'accumulatore è inserito un separatore di gomma flessibile, cioè un diaframma. *Un gas inerte, l'azoto, viene immesso nel diaframma attraverso una valvola di pressione fino a raggiungere una pressione P. Il diaframma si espande, riempiendo l'intero volume V del guscio dell'accumulatore. *Quando la pressione del sistema (circuito) P è superiore alla pressione di precarica del gas P , il liquido idraulico entra nel guscio dell'accumulatore e il diaframma si comprime, riducendo il volume del gas a V . *Se la pressione del liquido sale a P , il volume del gas si riduce a V con un conseguente aumento della pressione, bilanciando così la pressione del liquido.
