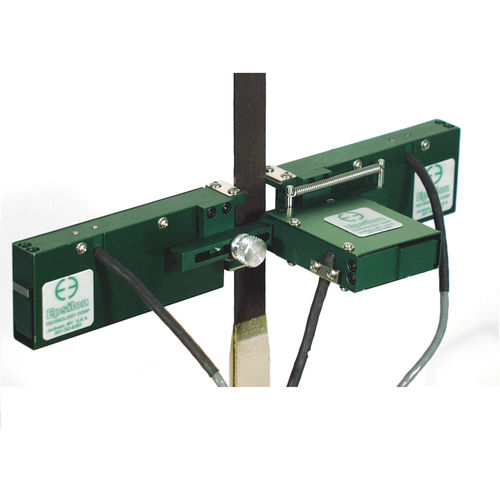

Estensimetro diametrale 3560-BIA series

assialetorsione

Una singola unità integrale fornisce la misura simultanea della deformazione laterale (trasversale) e della deformazione assiale media per determinare il modulo e il rapporto di Poisson. Il modello 3560-BIA è un estensimetro ideale per la misurazione di routine del modulo e del rapporto di Poisson di compositi avanzati e altri materiali anisotropi. La deformazione trasversale viene mediata e fornita come singolo output. La deformazione assiale è mediata e fornita come uscita singola nella configurazione standard. Il modello 3560-BIA è disponibile anche in una configurazione opzionale con uscite separate per i canali di deformazione assiale, che consente di misurare la flessione del provino con il software della macchina di prova. Configurazione standard - due uscite (la macchina di prova deve avere due canali di deformazione): - Deformazione assiale media (media elettrica) - Deformazione trasversale media (media meccanica) Configurazione opzionale - tre uscite (la macchina di prova deve avere tre canali di deformazione): - Deformazione assiale sinistra (per la media con il software della macchina di prova) - Deformazione assiale destra (per calcolare la media utilizzando il software della macchina di prova) - Deformazione trasversale media (media meccanica) Il modello 3560-BIA utilizza un design esclusivo di Epsilon, in cui i bordi dei coltelli rimangono paralleli durante lo spostamento. Questo approccio riduce notevolmente la diafonia tra gli assi e consente l'uso su campioni rotondi o piatti con la stessa facilità. Questi estensimetri sono molto facili da montare. Le molle integrate mantengono l'unità sul campione in esame. Il design a flessione multipla parallela rende queste unità molto resistenti. Gli estensimetri modello 3560-BIA sono dispositivi estensimetrici, quindi compatibili con qualsiasi elettronica progettata per trasduttori estensimetrici.
